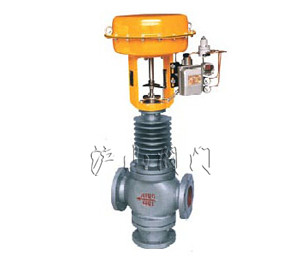

ZJHF气动三通调节阀

ZJHF气动三通调节阀
ZJHF气动三通调节阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 气动三通调节阀   产品型号 ZJHF
  驱动方式 气动   连接形式 法兰
  结构形式 三通   密封材料 金属夹石墨密封垫
  压力范围 1.6~10.0MPa   公称通径 DN20-DN300
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、ZJHF气动三通调节阀介绍

ZJHF气动三通调节阀有合流与分流两种作用方式,在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。实现对压力、流量、温度、液位等参数的调节,阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,稳定性好、不易产生震动、噪声低、允许使用压差大,连线简单等特点。公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于DN100和压差较大的分流场合,不能互换使用。

二、ZJHF气动三通调节阀标准规格

阀体型式:三通铸造球型阀体
阀芯型式:三通型双座阀芯
公称通径:DN20~300 NPS 3/4〞~ 12〞
公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
法 兰 距:符合IEC 60534
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)、波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆

三、ZJHF气动三通调节阀型号编制

Z 执行机构 H 结构形式 -公称压力 阀体材质 公称通径
Z系列不锈钢气动调节阀

J:气动薄膜执行机构
H:气动活塞执行机构
H直行程 F:三通分流调节阀
H:三通合流调节阀
F(H)G:散热型三通分(合)流调节阀
F(H)V:波纹管型三通分(合)流调节阀
F(H)D:低温型三通分(合)流调节阀
PN16=16
CL150LB=150 LB
JIS10K=10K
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质
DN25= DN25
NPS1〞= NPS 1〞
如:气动小流量调节阀,散热型,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZJHFG-16C DN50

四、ZJHF气动三通调节阀性能

流量特性 直线、等百分比
可调范围 30:1
额定CV值 等百分比\直线CV8.5~1280
允许泄漏量 硬密封:IV级(0.01% 阀额定容量)
性能指标   气动 电动
基本误差% ±1.5 ±1.0
回差% ≤1.5 ≤1.0
死区% ≤0.6 ≤1.0
始终点偏差% ±2.5 ±2.5
额定行程偏差% ≤2.5 ≤2.5

五、ZJHF气动三通调节阀选用参数表
阀座直径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数CV 8.5 13 21 34 53 85 135 210 340 535 800 1280
公称通径 行程 可选流量系数Cv(★标准型 ●推荐)
DN25 16 mm
DN32 25 mm
DN40
DN50
DN65 40mm
DN80
DN100
DN125 60mm
DN150
DN200
DN250 100mm
DN300
气动执行机构
膜片有效面积Ae (cm2)
ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
350 560 900 1600
作用方式 弹簧范围 金属密封允许压差(MPa)
气开 20-100KPa 0.7 0.44 0.28 0.18 0.17 0.11 0.07 0.07 0.05 0.03 0.05 0.03
40-200 KPa 2.14 1.31 0.84 0.53 0.51 0.33 0.21 0.22 0.15 0.09 0.11 0.07
80-240 KPa 4.99 3.05 1.95 1.25 1.18 0.78 0.5 0.51 0.36 0.21 0.21 0.15
气关 20-100KPa 2.14 0.87 0.56 0.35 0.34 0.22 0.14 0.15 0.1 0.06 0.05 0.03
40-200 KPa 6.4 5.86 3.64 2.3 2.21 1.43 0.91 0.95 0.66 0.37 0.11 0.07
80-240 KPa 6.4 6.4 5.04 3.18 3.06 1.98 1.26 1.32 0.92 0.52 0.21 0.15
