产品名称:
|
气动多级调节阀
|
产品型号:
|
ZHD
|
驱动方式:
|
气动
|
连接形式:
|
法兰
|
结构形式:
|
薄膜
|
密封材料:
|
金属夹石墨密封垫
|
压力范围:
|
16.0~42.0MPa
|
公称通径:
|
DN50-DN800
|
常用材质:
|
碳钢、不锈钢
|
技术咨询:
|
021-31007323
|
ZHD型多级调节阀采用的是多级笼式套筒阀芯或轴流迷宫型阀芯,多级减压,完全控制流过阀内的介质的流速,大幅度的降低了高压气体或者蒸汽在阀内产生的噪音,稳定的多级别降压有效使液体不会产生气蚀,是使用在高压介质场所性能稳定的控制阀,可选择多弹簧气动薄膜机构或电动执行机构等。
标准规格
阀体型式:直通锻造阀体
阀芯型式:多级节流阀芯
公称通径:DN20~200 NPS 3/4〞~ 8〞
公称压力:PN160 ~ 420 CLASS 900LB~2500LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~-45℃)
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
电动:3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆
型号编制
Z
|
执行机构
|
H
|
结构形式
|
-公称压力
|
阀体材质
|
公称通径
|
Z系列调节阀
|
J:气动薄膜执行机构
H:气动活塞执行机构
R:电动3810L执行机构
D:电动PSL执行机构
|
H直行程
|
D:多级套筒调节阀
G:轴流迷宫调节阀
|
PN160=160
CL1500LB=1500 LB
|
C=A105
LC=LF2
P=F304
PL=F304L
R=F316
RL=F316L
D=特殊材质
|
DN25= DN25
NPS1〞=NPS1〞
|
如:Z型气动薄膜多级套筒调节阀,压力PN160,阀体材料为A105,公称通径DN50,型号为:ZJHD-160 DN50
|

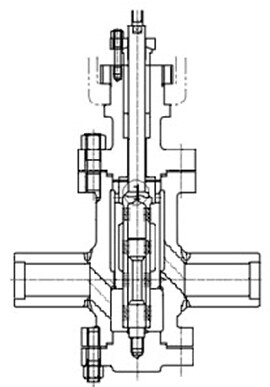

![](/KstXl/attached/image/20141031/20141031114861486148.jpg)

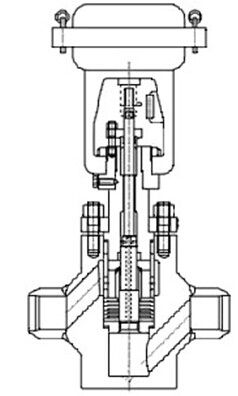

设计特点
◆ 高压差范围内连续调节
◆ 采用多级节流介质逐渐减压,每级压降都在汽化压力之上,抗汽蚀,噪音低。
◆ 阀芯采用非平衡式结构,锥面密封,密封效果好。
◆ 套筒结构为多孔笼式,严格按所需调节特性排列,调节性能好。
◆ 阀芯上下均设有导向,调节平衡,无振动,自清能力强。
◆ 密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。
应用◆ 锅炉给水旁路作为启动或低负荷运行时候给水调节。
◆ 给水再循环旁路调节(小流量调节阀)。
◆ 高压旁路喷水减温,过热器喷水减温。
◆ 其他高压差环境下介质调节。
设计特点
◆ 介质轴向流动,经过多级节流盘逐渐降压,在承受大压差时抗汽蚀,降噪音。
◆ 阀芯可设计为平衡事和非平衡式,平衡式在平衡孔处设有密封圈。
◆ 阀座为锥形密封面,在阀门关闭时,实现可靠密封。
◆ 密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。
应用
◆ 汽机高压内、外缸导管,主调节阀等疏水。
◆ 汽机中压缸、中压调节阀、低压缸以及各抽气系统疏水。
◆ 锅炉过热器喷水减温。
◆ 高压旁路、各种减温系统高压差喷水。
◆ 给水再循环、给水旁路阀、定期排污系统等。
◆ 其他高压差环境下介质调节。
