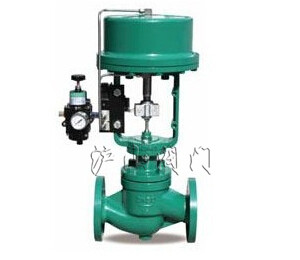

| 产品名称: | 气动切断阀 | 产品型号: | ZQP型 |
| 驱动方式: | 气动 | 连接形式: | 法兰 |
| 结构形式: | 单座柱塞或平衡式套筒 | 密封材料: | 金属夹石墨密封垫 |
| 压力范围: | 0.6~1.6MPa | 公称通径: | DN20-DN200 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、ZQP型气动切断阀介绍
ZQP型气动切断阀,具有结构简单、操作方便,体形小,重量轻、密封性能好、流量大、使用可靠等特点。阀芯可做使用单座或者套筒以适应不同压差下的切断要求。可选择大推力的气动活塞式执行机构或电动执行机构等。
阀芯型式:单座柱塞或平衡式套筒
公称通径:DN20~200 NPS 3/4〞~ 8〞
公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
法 兰 距:符合IEC 60534
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)、波纹管密封型、
保温夹套型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
电动:3810L系列智能型执行机构、PSL系列执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆
三、ZQP型气动切断阀型号编制
注:性能指标中各项参数为带定位器纯聚四氟乙烯填料的调节阀。
二、ZQP型气动切断阀标准规格
阀体型式:直通铸造球型阀体阀芯型式:单座柱塞或平衡式套筒
公称通径:DN20~200 NPS 3/4〞~ 8〞
公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
法 兰 距:符合IEC 60534
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)、波纹管密封型、
保温夹套型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
电动:3810L系列智能型执行机构、PSL系列执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆
三、ZQP型气动切断阀型号编制
| Z | 执行机构 | Q | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列切断阀 |
H:气动活塞执行机构 J:气动薄膜执行机构 R:电动3410L执行机构 D:电动PSL执行机构 |
Q 切断阀 |
P:标准型单座切断阀 |
PN16=16 CL150LB=150 LB JIS10K=10K |
C=WCB |
DN25= DN25 |
| 如:Z型气动薄膜单座电动调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZJHP-16C DN50 | ||||||
四、ZQP型气动切断阀性能
| 流量特性 | 快开 |
| 允许泄漏量 |
硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级) 泄漏量标准:GB/T 4213 |
注:性能指标中各项参数为带定位器纯聚四氟乙烯填料的调节阀。
五、ZQP型气动切断阀选用参数表
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 行程(mm) | 16 | 25 | 40 | 60 | |||||||
|
气动活塞执行机构 推力(N) |
80 | 125 | 170 | 250 | |||||||
| 1900 | 4500 | 8450 | 18000 | ||||||||
|
气动薄膜执行机构 膜片有效面积Ae (cm2) |
ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | |||||||
| 350 | 350 | 560 | 900 | ||||||||
|
电动执行机构 推力(N) |
3410L-20 | 3410L-50 | 3810L-65 | 3810L-160 | |||||||
| 2000 | 5000 | 6500 | 16000 | ||||||||
专业制造、专业服务,沪山为你创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答
售中服务
- 守信合同,保证及时供货,随时保持与客户联系
- 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
- 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
- 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
- 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522,或来电咨询 021-31007323。
- 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
- 具体商定:交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求,须在订货合同中提供以下说明:
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
