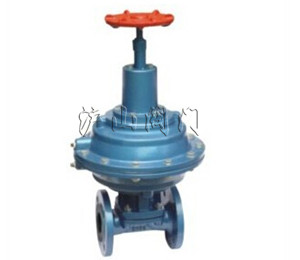

| 产品名称： | 衬氟塑料气动隔膜阀(带手操往复型 | 产品型号： | EG641F(无衬里)、EG641Fs |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 结构形式： | 直通式 | 密封材料： | 氟塑料 |
| 压力范围： | 0.6～1.6MPa | 公称通径： | DN15-DN250 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、EG641F(无衬里)、EG641Fs(衬氟塑料)气动隔膜阀(带手操往复型)介绍
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004
二、EG641F(无衬里)、EG641Fs(衬氟塑料)气动隔膜阀(带手操往复型)用途：
本阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6
三、EG641F(无衬里)、EG641Fs(衬氟塑料)气动隔膜阀(带手操往复型)测试：
衬里层：电火花检测实验与检验按BS6755标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
材料： 阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料 隔膜：氟塑料
阀瓣：铸铁、碳钢 气缸：铝合金、碳钢 气动薄膜：橡胶 阀杆：碳钢、不锈钢 手轮：铸铁
部件列表：
1、 阀体2、隔膜3、阀瓣4、阀盖5、下阀杆6、阀盖7、气缸8、气动薄膜9、汽缸盖10、中阀杆11、 弹簧盖12、上阀杆13、手轮
| DN | 公称压力 | 工作压力 | L | D | D1 | n-Фd | f | H | D0 | B | 代号 |
气源 压力 |
气源接头 | 耗气量 | 重量 |
| 15 | 1.6 | 1.6 | 108 | 95 | 65 | 2 | |||||||||
| 20 | 117 | 105 | 75 | 4-13.5 | 2 | 343 | 140 | 168 | 54 | 0.3 | 1/8 | 163.87 | 5.6 | ||
| 25 | 127 | 115 | 85 | 4-13.5 | 2 | 345 | 140 | 168 | 54 | 0.3～0.4 | 1/8 | 196.65 | 6.8 | ||
| 32 | 146 | 140 | 100 | 4-17.5 | 2 | 363 | 140 | 260 | 55 | 0.3～0.4 | 1/8 | 229.4 | 7.7 | ||
| 40 | 259 | 150 | 110 | 4-17.5 | 2 | 430 | 140 | 260 | 55 | 0.3～0.4 | 1/4 | 1458.7 | 13.9 | ||
| 50 | 190 | 165 | 125 | 4-17.5 | 2 | 575 | 140 | 260 | 55 | 0.3～0.4 | 1/4 | 3162.7 | 24.5 | ||
| 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-17.5 | 2 | 588 | 140 | 260 | 55 | 0.3～0.4 | 1/4 | 3243 | 29 |
| 80 | 254 | 200 | 160 | 8-17.5 | 2 | 769 | 165 | 425 | 56 | 0.4～0.5 | 3/8 | 6636.8 | 63 | ||
| 100 | 305 | 220 | 180 | 8-17.5 | 2 | 816 | 280 | 425 | 57 | 0.4～0.5 | 3/8 | 6948 | 66 | ||
| 125 | 356 | 250 | 210 | 8-17.5 | 3 | 820 | 280 | 425 | 57 | 0.4～0.5 | 3/8 | 7374.2 | 75 | ||
| 150 | 406 | 285 | 240 | 8-22 | 3 | 920 | 280 | 549 | 58 | 0.5 | 3/8 | 10652 | 125 | ||
| 200 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 1010 | 280 | 549 | 58 | 0.6 | 3/8 | 16715 | 206 | |
| 250 | 635 | 395 | 350 | 5 |
注：1.气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2.气动阀门的反馈信号采用无触点传感技术。
3.采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端
4.当气源发生故障时，可操作手轮使阀门开启。
