| 产品名称： | 衬胶气动隔膜阀(常开型) | 产品型号： | EG6K41W(无衬里)、EG6K41J |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 结构形式： | 直通式 | 密封材料： | 橡胶 |
| 压力范围： | 0.6～1.6MPa | 公称通径： | DN15-DN250 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
EG6K41W(无衬里)、EG6K41J(衬胶) 气动隔膜阀(常开型)介绍

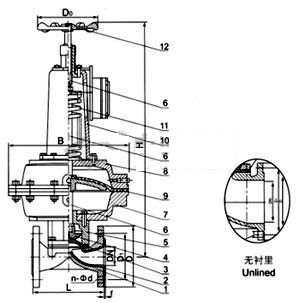

一、EG6K41W(无衬里)、EG6K41J(衬胶) 气动隔膜阀(常开型)部件列表：
1．阀体
2．阀体衬里
3．隔膜
4．阀瓣
5．下阀杆
6．阀盖
7．气缸
8．气动薄膜
9．弹簧
10．气缸盖
11．上阀杆 12．手轮
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
二、EG6K41W(无衬里)、EG6K41J(衬胶) 气动隔膜阀(常开型)用途
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
三、EG6K41W(无衬里)、EG6K41J(衬胶) 气动隔膜阀(常开型)材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢手轮：铸铁
四、EG6K41W(无衬里)、EG6K41J(衬胶) 气动隔膜阀(常开型)测试
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
五、EG6K41W(无衬里)、EG6K41J(衬胶) 气动隔膜阀(常开型)主要连接尺寸
| DN |
公称压力 MPa |
工作压力 MPa |
L mm |
D mm |
D1 mm |
n-Фd mm |
f mm |
H mm |
D0 mm |
B mm |
代号 ES |
气源压力 MPa |
气源接头 MPa |
耗气量 cm3 |
质量 Kg/kilos |
| 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-13.5 | 2 | ||||||||
| 20 | 117 | 105 | 75 | 4-13.5 | 2 | 343 | 140 | 168 | 68 | 0.3 | 1/8 | 163.87 | 6.3 | ||
| 25 | 127 | 115 | 85 | 4-13.5 | 2 | 345 | 140 | 168 | 68 | 0.3~0.4 | 1/8 | 196.65 | 7.3 | ||
| 32 | 146 | 140 | 100 | 4-17.5 | 2 | 363 | 140 | 260 | 68 | 0.3~0.4 | 1/8 | 229.4 | 8.3 | ||
| 40 | 159 | 150 | 110 | 4-17.5 | 2 | 430 | 140 | 260 | 69 | 0.3~0.4 | 1/4 | 1458.7 | 14.3 | ||
| 50 | 190 | 165 | 125 | 4-17.5 | 2 | 575 | 140 | 260 | 70 | 0.3~0.4 | 1/4 | 3162.7 | 256 | ||
| 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-17.5 | 2 | 588 | 140 | 260 | 70 | 0.3~0.4 | 1/4 | 3243 | 30.8 |
| 80 | 254 | 200 | 160 | 8-17.5 | 2 | 769 | 165 | 425 | 71 | 0.4~0.5 | 3/8 | 6636.8 | 64.9 | ||
| 100 | 305 | 220 | 180 | 8-17.5 | 2 | 816 | 280 | 425 | 71 | 0.4~0.5 | 3/8 | 6948 | 70.3 | ||
| 125 | 356 | 250 | 210 | 8-17.5 | 3 | 820 | 280 | 425 | 71 | 0.4~0.5 | 3/8 | 7374.2 | 80.7 | ||
| 150 | 406 | 285 | 240 | 8-22 | 3 | 920 | 280 | 549 | 72 | 0.5 | 3/8 | 10652 | 131.2 | ||
| 200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 1010 | 280 | 549 | 72 | 0.6 | 3/8 | 16715 | 212 |
| 250 | 635 | 395 | 350 | 12-22 | 5 |
2. 气动阀门的反馈信号采用无触点传感技术。
3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
4. 当气源发生故障时，可操作手轮使阀门开启。
