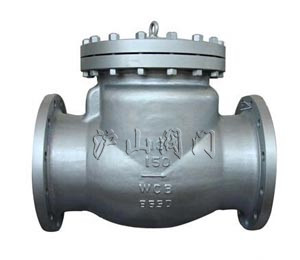

| 产品名称： | 美标旋启式止回阀 | 产品型号： | H44、H74 |
| 驱动方式： | 手动 | 连接形式： | 对夹、法兰 |
| 结构形式： | 旋启式 | 密封材料： | 尼龙塑料、本体材料 |
| 压力范围： | 150～600Lb | 公称通径： | DN50-DN800 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、API美标止回阀主要用途
美标旋启式止回阀选用于公称压力150LB～600LB,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
二、API美标止回阀主要技术参数
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、旋启式止回阀产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
三、API美标止回阀产品执行标准
|
类型 |
设计与制造 | 结构长度 | 法兰尺寸 | 压力～温度 | 试验～检验 |
|---|---|---|---|---|---|
|
旋启式止回阀 |
ANSI B16.34 |
ANSI B16.10 |
ANSI B16.15 |
ANSI B16.34 |
API 598 |
|
升降式止回阀 |
BS 1868 |
四、API美标止回阀产品性能规范
| 公称压力（Lb） | 150 | 300 | 600 | |
|---|---|---|---|---|
|
强度试验 |
MPa |
3.1 |
7.8 |
15.3 |
|
Lbf/in2 |
450 |
1125 |
2225 |
|
|
水密封试验 |
MPa |
2.2 |
5.6 |
11.2 |
|
Lbf/in2 |
315 |
815 |
1630 |
|
|
气密封试验 |
MPa |
0.5～0.7 |
||
|
Lbf/in2 |
60～100 |
|||
五、API美标止回阀主要零件材料及性能
|
体、盖、瓣、摇杆、导向套 |
销轴 | 垫片 | 密封面 |
工作温度 （℃） |
适用介质 |
|---|---|---|---|---|---|
|
WCB |
2Cr13 |
增强柔性石墨 |
13Cr |
≤425 |
水、蒸汽、油品、 |
|
WC1 |
≤450 |
||||
|
WC6 |
≤540 |
||||
|
WC9 |
≤570 |
||||
|
C5 C12 |
≤550 |
||||
|
CF8 |
304 |
≤600 |
|||
|
CF3 |
316 |
||||
|
CF8M |
304L |
||||
|
CF3M |
316L |
六、API美标止回阀主要外形和连接尺寸 单位（mm）
|
|

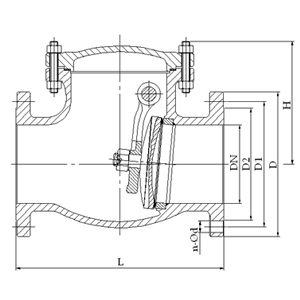

| API美标止回阀 结构图 |
|
NPS |
DN | Class 150Lb | WT(Kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| in | mm | L | D | D1 | D2 | b | Z-Φd | H | |
|
2" |
50 |
203 |
157 |
120.7 |
92 |
19.50 |
4-Φ19 |
161 |
17 |
|
21/2" |
65 |
216 |
178 |
139.7 |
105 |
22.5 |
4-Φ19 |
180 |
23 |
|
3" |
80 |
241 |
190.5 |
152.4 |
127 |
24 |
4-Φ19 |
190 |
33 |
|
4" |
100 |
292 |
229 |
190.50 |
157.2 |
24 |
8-Φ19 |
220 |
44 |
|
6" |
150 |
356 |
279 |
241.5 |
216 |
25.5 |
8-Φ22.5 |
257 |
78 |
|
8" |
200 |
495 |
343 |
298.5 |
270 |
29 |
8-Φ22.5 |
292 |
137 |
|
10" |
250 |
622 |
406 |
362 |
324 |
30.5 |
12-Φ25 |
350 |
207 |
|
12" |
300 |
698 |
483 |
432 |
381 |
32 |
12-Φ25 |
398 |
279 |
|
14" |
350 |
787 |
533 |
476.8 |
413 |
35 |
12-Φ29 |
445 |
387 |
|
16" |
400 |
864 |
597 |
539.8 |
470 |
37 |
16-Φ29 |
490 |
446 |
|
18" |
450 |
978 |
635 |
577.8 |
533 |
40 |
16-Φ32 |
520 |
621 |
|
20" |
500 |
978 |
698 |
635 |
584 |
43 |
20-Φ32 |
546 |
770 |
|
24" |
600 |
1295 |
813 |
749.3 |
692 |
48 |
20-Φ35 |
880 |
970 |
|
|
|||||||||
| 2" | 50 | 267 | 165 | 127 | 92 | 22.5 | 8-Φ19 | 179.5 | 20 |
|
21/2" |
65 |
292 |
190 |
150 |
105 |
25 |
8-Φ22 |
190 |
24 |
|
3" |
80 |
318 |
210 |
168 |
127 |
29.0 |
8-Φ22.5 |
212.4 |
40 |
|
4" |
100 |
356 |
254 |
200 |
157 |
32.0 |
8-Φ22.5 |
246 |
51 |
|
6" |
150 |
445 |
317.5 |
269.7 |
216 |
37.0 |
12-Φ22.5 |
292 |
90 |
|
8" |
200 |
533 |
381 |
330 |
270 |
41.5 |
12-Φ25.5 |
328 |
175 |
|
10" |
250 |
622 |
444.5 |
387 |
324 |
48.0 |
16-Φ28.5 |
378.6 |
210 |
|
12" |
300 |
711 |
521 |
451 |
381 |
51.0 |
16-Φ32 |
420 |
286 |
|
14" |
350 |
838 |
584 |
514 |
54 |
54 |
20-Φ32 |
470 |
400 |
|
16" |
400 |
864 |
648 |
572 |
57 |
57 |
20-Φ35 |
530 |
550 |
|
18" |
450 |
978 |
711 |
629 |
60 |
60 |
24-Φ35 |
584 |
700 |
|
20" |
500 |
1016 |
775 |
686 |
64 |
64 |
24-Φ35 |
610 |
860 |
|
24" |
600 |
1346 |
914 |
813 |
70 |
70 |
24-Φ41 |
860 |
1931 |
|
|
|||||||||
| 2" | 50 | 292 | 165 | 127 | 92 | 25 | 8-Φ19 | 203 | 34 |
|
21/2" |
65 |
330 |
190 |
150 |
105 |
29 |
8-Φ22 |
229 |
45 |
|
3" |
80 |
356 |
210 |
168 |
127 |
32 |
8-Φ22 |
235 |
63 |
|
4" |
100 |
432 |
273 |
216 |
157 |
38 |
8-Φ25 |
286 |
114 |
|
6" |
150 |
559 |
356 |
292 |
216 |
48 |
8-Φ29 |
330 |
207 |
|
8" |
200 |
660 |
419 |
349 |
270 |
56 |
12-Φ29 |
381 |
387 |
|
10" |
250 |
787 |
508 |
432 |
324 |
64 |
12-Φ32 |
457 |
580 |
|
12" |
300 |
838 |
559 |
489 |
381 |
67 |
16-Φ35 |
584 |
778 |
|
14" |
350 |
889 |
603 |
527 |
413 |
70 |
20-Φ38 |
635 |
9869 |
|
16" |
400 |
991 |
686 |
603 |
470 |
76 |
20-Φ41 |
684 |
1380 |
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
