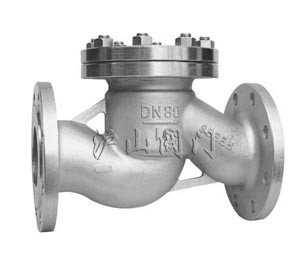

| 产品名称： | 升降式止回阀 | 产品型号： | H41Y、H41H |
| 驱动方式： | 手动 | 连接形式： | 对夹 |
| 结构形式： | 明杆、暗杆 | 密封材料： | 硬质合金、不锈钢 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN15-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、升降式止回阀主要用途
升降式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
二、升降式止回阀结构与特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、美标旋启式止回阀产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
三、升降式止回阀应用范围
|
设计与制造 |
GB/T12235 | |
|---|---|---|
|
连接端尺寸 |
结构长度 |
GB/T12221 |
|
法兰尺寸 |
JB/T79 |
|
|
检验与试验 |
JB/T9092 |
|
|
材料 |
碳钢 |
GB/T12229 |
|
不锈钢 |
GB/T12230 |
|
|
合金钢 |
Q/ZB66 |
|
|
标志 |
GB/T12220 |
|
|
供货 |
JB/T7928 |
|
四、升降式止回阀主要零件材料及主要用途
|
阀体 |
阀盖 | 阀瓣 | 阀座 | 适用介质 | 适用温度 (≤℃) |
|---|---|---|---|---|---|
|
WCB |
WCB+D507Mo |
WCB+D577 |
水、油品、蒸汽 |
425 |
|
|
ZG1Cr18Ni9Ti |
0Cr18Ni9+ Stellite12 |
0Cr18Ni9+ Stellite6 |
销酸类 |
200 |
|
|
ZG1Cr18Ni2Mo2Ti |
CF8M+Stellite12 |
ZG1Cr18Ni2Mo2Ti |
磷酸、醋酸类、混酸 |
200 |
|
|
ZG00Cr17Ni14Mo2 |
CF3M+Stellite12 |
CF3M+Stellite6 |
尿素、甲铵液、磷酸 |
200 |
|
|
ZG1Cr5Mo |
ZG1Cr5Mo+ Stellite12 |
ZG1Cr5Mo+ Stellite6 |
水、油品、蒸汽 |
550 |
|
五、升降式止回阀主要外形尺寸和连接尺寸（mm）
|
|

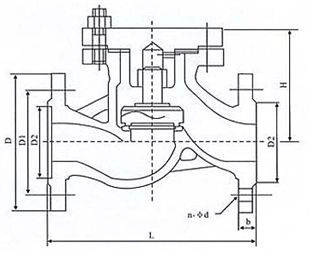

| H41升降式止回阀 结构图 |
|
DN |
L | D | Dl | D2 | b | Z一φd | H | WT(Kg) |
|---|---|---|---|---|---|---|---|---|
|
H41H一16C H41Y一16C H41Y一16P H41Y一16R H41Y一161 |
||||||||
|
15 |
130 |
95 |
65 |
45 |
14 |
4一φ14 |
77 |
3 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4一φ14 |
77 |
4 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4一φ14 |
80 |
5 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4一φ18 |
85 |
7 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4一φ18 |
95 |
9 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4一φ18 |
105 |
10 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4一φ18 |
120 |
20 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8一φ18 |
130 |
30 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8一φ18 |
140 |
39 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8一φ18 |
155 |
50 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8一φ23 |
180 |
70 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12一φ23 |
211 |
231 |
|
250 |
730 |
405 |
355 |
320 |
30 |
12一φ25 |
260 |
25l |
|
300 |
850 |
460 |
410 |
375 |
34 |
12一φ25 |
323 |
395 |
| H41H一25 H41Y一25 H41Y一25P H41Y一25R H41Y一251 | ||||||||
|
15 |
130 |
95 |
65 |
45 |
16 |
4一φ14 |
100 |
3．4 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4一φ14 |
105 |
5 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4一φ14 |
120 |
5．7 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4一φ18 |
130 |
9．1 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4一φ18 |
135 |
11．8 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4一φ18 |
149 |
14．4 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8一φ18 |
160 |
23 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8一φ18 |
169 |
30 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8一φ23 |
194 |
44 |
|
125 |
400 |
270 |
220 |
180 |
28 |
8一φ25 |
222 |
65 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8一φ25 |
255 |
99 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12一φ25 |
305 |
190 |
|
250 |
730 |
425 |
370 |
332 |
36 |
12一φ30 |
355 |
323 |
|
300 |
850 |
485 |
430 |
390 |
40 |
16一φ30 |
410 |
450 |
|
通径DN |
L | D | D1 | D2 | D6 | b | Z一φd | H | WT(Kg) |
|---|---|---|---|---|---|---|---|---|---|
| H41H一40 H41Y一40 H41Y一40P H4lY一40R H41Y一401 | |||||||||
|
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4一φ14 |
100 |
4 |
|
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4一φ14 |
105 |
5．5 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4一φ14 |
120 |
6 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4一φ18 |
130 |
12 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4一φ18 |
135 |
14 |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4一φ18 |
149 |
18 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8一φ18 |
160 |
27 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8一φ18 |
169 |
36 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8一φ23 |
194 |
50 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8一φ25 |
225 |
75 |
|
120 |
480 |
300 |
250 |
218 |
204 |
30 |
8一φ25 |
255 |
119 |
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12一φ30 |
305 |
217 |
|
250 |
730 |
445 |
385 |
345 |
313 |
42 |
12一φ34 |
360 |
365 |
|
300 |
850 |
510 |
450 |
408 |
364 |
46 |
12一φ34 |
415 |
310 |
|
|
|||||||||
| 通径DN | L | D | D1 | D2 | D6 | b | Z一φd | H | WT(Kg) |
| H41H一64 H4lY一64 H41Y一64P H41Y一64R H41Y一641 | |||||||||
|
15 |
210 |
105 |
75 |
55 |
40 |
18 |
4一φ14 |
100 |
7 |
|
20 |
230 |
125 |
90 |
68 |
51 |
20 |
4一φ18 |
110 |
ll |
|
25 |
230 |
135 |
100 |
78 |
58 |
22 |
4一φ18 |
125 |
13 |
|
32 |
260 |
150 |
110 |
82 |
66 |
24 |
4一φ23 |
140 |
14 |
|
40 |
260 |
165 |
125 |
95 |
76 |
24 |
4一φ23 |
168 |
20 |
|
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4一φ23 |
170 |
23 |
|
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8一φ23 |
188 |
37 |
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8一φ23 |
205 |
46 |
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8一φ25 |
230 |
68 |
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8一φ30 |
230 |
89 |
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8一φ34 |
265 |
131 |
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12一φ34 |
310 |
235 |
