| 产品名称： | 薄型对夹旋启止回阀 | 产品型号： | H74 |
| 驱动方式： | 手动、气动、电动 | 连接形式： | 对夹、法兰 |
| 结构形式： | 旋启式 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～4.0MPa | 公称通径： | DN40-DN600 |
| 常用材质： | 碳钢 | 技术咨询： | 021-31007323 |
一、H74薄型对夹旋启止回阀介绍
H74薄型对夹旋启止回阀是一种超薄形止回阀，它具有结构简单，外形美观、重量轻，安装方便等优点。H77型对夹式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所为适用

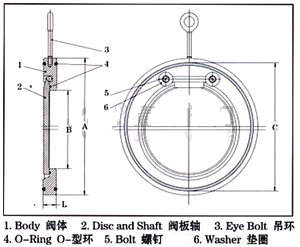

二、H74薄型对夹旋启止回阀标准产零件材料组合
|
阀体 |
碳钢 |
|
阀板 |
碳钢 |
|
O-型环 |
丁腈或乙丙橡胶 |
|
螺钉垫圈 |
不锈钢 |
|
吊环 |
碳钢 |
|
阀体 |
不锈钢 |
|
阀板 |
不锈钢 |
|
O-型环 |
氟化橡胶 |
|
螺钉垫圈 |
不锈钢 |
|
吊环 |
不锈钢 |
|
阀体 |
不锈钢 |
|
阀板 |
不锈钢 |
|
O-型环 |
氟化橡胶 |
|
螺钉垫圈 |
不锈钢 |
|
吊环 |
不锈钢 |
三、H74薄型对夹旋启止回阀主要尺寸
|
Size |
B |
A(N F) |
L |
C |
Weight |
|||||||||
|
NF |
NF |
NF |
NF |
NF |
PN6 |
PN10 |
PN16 |
PN25 |
PN40 |
|||||
|
DN40 |
1 1/2″ |
23 |
88 |
93 |
93 |
93 |
16 |
16 |
16 |
16 |
16 |
22 |
76.5 |
|
|
DN50 |
2″ |
33 |
98 |
108 |
108 |
108 |
16 |
16 |
16 |
16 |
16 |
22 |
93 |
|
|
DN65 |
2 1/2″ |
41 |
118 |
128 |
128 |
128 |
16 |
16 |
16 |
16 |
16 |
22 |
113.8 |
|
|
DN80 |
3″ |
54 |
134 |
144 |
144 |
144 |
16 |
16 |
16 |
16 |
16 |
22 |
128 |
|
|
DN100 |
4″ |
71 |
154 |
164 |
171 |
170 |
16 |
16 |
16 |
16 |
16 |
22 |
144.5 |
|
|
DN125 |
5″ |
92 |
184 |
193 |
196 |
196 |
16 |
16 |
16 |
16 |
16 |
23 |
173.5 |
|
|
DN150 |
6″ |
112 |
209 |
220 |
228 |
228 |
19 |
19 |
19 |
19 |
19 |
24 |
197.4 |
|
|
DN200 |
8″ |
155 |
264 |
275 |
288 |
291 |
28 |
28 |
28 |
28 |
28 |
30 |
254.5 |
|
|
DN250 |
10″ |
201 |
319 |
330 |
343 |
354 |
32 |
32 |
32 |
32 |
32 |
39 |
306.5 |
|
|
DN300 |
12″ |
240 |
375 |
380 |
403 |
420 |
38 |
38 |
38 |
38 |
38 |
53 |
357.5 |
|
|
DN350 |
14″ |
270 |
425 |
440 |
460 |
477 |
38 |
38 |
38 |
38 |
38 |
53 |
408.5 |
|
|
DN400 |
16″ |
311 |
470 |
493 |
517 |
549 |
48 |
48 |
48 |
48 |
48 |
53 |
448 |
|
|
DN450 |
18″ |
360 |
529 |
543 |
567 |
574 |
48 |
48 |
48 |
48 |
48 |
77 |
498.5 |
|
|
DN500 |
20″ |
410 |
579 |
598 |
627 |
630 |
58 |
58 |
58 |
58 |
58 |
86 |
550.5 |
|
|
DN600 |
24″ |
490 |
683 |
697 |
733 |
|
68 |
68 |
68 |
68 |
68 |
110 |
665.5 |
|
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
