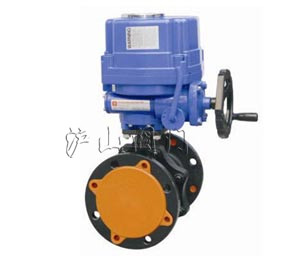

ZHJQ电动调节球阀



产品名称：	电动调节球阀	产品型号：	ZHJQ
驱动方式：	电动	连接形式：	法兰式、螺纹式
结构形式：	直通式	密封材料：	PTFE/柔性石墨
压力范围：	1.6～6.4MPa	公称通径：	DN15-DN300
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

一、产品概述

电动调节球阀采用HQ型智能电动执行器及二通球阀阀体组成，适用于两位切断、调节的场合，执行器可采用国产或进口执行器，采用一体化结构，电动执行机构内置伺服系统，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转，智能型电动球阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前电动调节球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

二、电动调节球阀主要技术参数

阀体

阀体形式	直通铸造球阀
公称通径	DN15～300mm
公称压力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	JIS、ANSI、GB、JB、HG等
连接形式	法兰式、螺纹式
阀盖形式	一体式
压盖型式	压盖压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

阀内件

阀芯形式	O型球体阀芯
流量特性	近似快开型

执行机构

执行器型号	DSR、3810R、DZW、HQ、PSQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC
	防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

三、电动调节球阀主要性能指标

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允许压差(MPa)	≤ 公称压力
动作范围	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1								350：1

四、电动调节球阀主要零件材料

1	左阀体	WCB、CF8、CF8M、CF3M
2	右阀体	WCB、CF8、CF8M、CF3M
3	阀座	PEFE、PPL、304、316
4	球体	2Cr13、304、316
5	阀杆	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料压盖	WCB、CF8、CF8M、CF3M

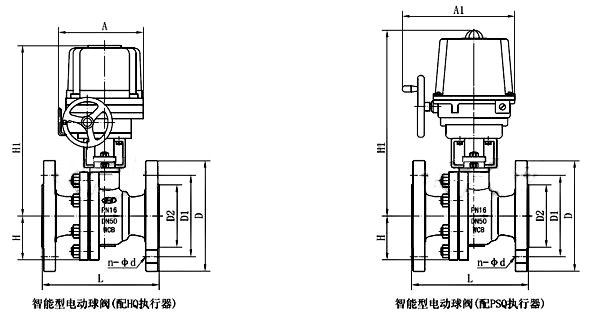

五、电动调节球阀主要外形及连接尺寸

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配执行机构型号而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
