| 产品名称： | 电动弹性座封闸阀 | 产品型号： | Z941X |
| 驱动方式： | 电动 | 连接形式： | 法兰 |
| 结构形式： | 弹性 | 密封材料： | 橡胶 |
| 压力范围： | 1.0～2.5MPa | 公称通径： | DN50-DN1200 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、Z941X型电动弹性座封闸阀概述
Z941X型弹性座封闸阀广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。大口径闸阀采用优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能极佳，安全可靠，使用寿命长。可立式卧式安装，Z941X型大口径弹性座封闸阀广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。

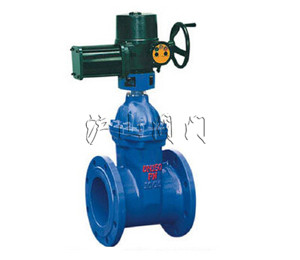

产品名称：Z941X电动弹性座封闸阀
|
型号： |
Z941X |
|
|
|
||
|
口径： |
500～1200mm |
|
|
|
||
|
压力： |
1.0～2.5MPa |
|
|
|
||
|
材质： |
铸钢、铸铁、不锈钢 |
|
|
|
||
二、Z941X型大口径电动弹性座封闸阀主要零部件材料
|
名 称 |
材 料 |
|
阀 体 |
灰 铸 铁、球 墨 铸 铁、铸 钢 |
|
闸 板 |
球 墨 铸 铁 外 覆 三 元 乙 丙 或 丁 腈 橡 胶 |
|
内 六 角 螺 栓 |
碳 化 处 理 |
|
密 封 圈 |
丁 腈 橡 胶 |
|
阀 盖 |
灰 铸 铁、球 墨 铸 铁、铸 钢 |
|
阀 杆 |
不 锈 钢 |
|
“O” 形 密 封 圈 |
丁 腈 橡 胶 |
|
止 推 轴 承 |
锡 青 铜 |
|
螺 栓 |
不 锈 钢 |
|
压 盖 |
球 墨 铸 铁、铸 钢 |
|
防 尘 罩 |
丁 腈 橡 胶 |
|
手 轮 （传 动 帽） |
可 锻 铸 铁 |
三、Z941X型大口径弹性座封闸阀主要技术参数
公称压力：1.0～2.5MPa 工作温度：0～80℃ 法兰标准：GB/T 17241.6 GB9113
公称通经：50～1200mm 适用介质：水、油、气等 试验标准：GB13927 AP1598
四、Z941X型大口径电动弹性座封闸阀主要外形连接尺寸
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
H（手 轮） |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
H（伞齿轮） |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
H（电 动） |
电动装置可由用户指定 |
||||||
五、电动弹性座封闸阀用途
弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用
六、电动弹性座封闸阀特点
1、平底式阀座，不出现污物堆积，使密封更可靠
2、阀瓣整体包丁腈橡胶,阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
3、体积小，重量轻，便于安装和维修
4、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水.
七、电动弹性座封闸阀的优势
弹性座封闸阀关闭时，密封面可以只依靠介质压力来密封 , 即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分气动闸阀是采用强制密封的，即闸阀关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
开启电动闸阀时，当闸板提升高度等于闸阀通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈 , 作为全开闸阀的位置。因此 , 闸阀的全开位置，按闸板的位置(即行程〉来确定。密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象，克服了一般闸阀密封不良，生锈等缺陷，弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。这就是弹性座封闸阀的好处以及优势所在。
