| 产品名称： | 气动多功能偏心旋转阀 | 产品型号： | 沪山 |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 结构形式： | 偏心 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～10.0MPa | 公称通径： | DN25-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、气动多功能偏心旋转阀介绍

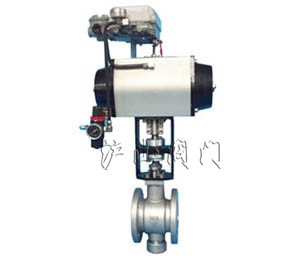

气动多功能偏心旋转阀由气动活塞式执行机构和偏心旋转阀组成，是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。
阀芯的回转中心不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，具有良好的稳定性。其次，还有流量大，可调范围广等特点。
ZSHO气动O型切断球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
二、气动多功能偏心旋转阀阀体及内件技术参数
1、阀体部分
|
型式 |
气动多功能偏心旋转阀 |
|
公称通径 |
DN25、40、50、65、80、100、125、150、200、250、300 |
|
公称压力 |
ANSI 150、300、600 Lb；JIS 10、20、30、40 K；PN1.6、2.5、4.0、6.3 、10.0MPa |
|
连接形式 |
无法兰对夹式 |
|
阀体材质 |
WCB / SCPH2，CF8 / SCS13A， CF8M/ SCS14A |
|
上 阀 盖 |
与阀体成一个整体，-60～+350℃ 注：工作温度不准超过各种材料允许范围 |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
聚四氟乙烯填料、柔性石墨填料等 各种填料的使用温度·压力范围，请参见图 2 |
|
密封垫 |
金属齿形垫、石墨缠绕垫 |
2、阀内件部分
|
阀芯型式 |
单座偏心旋转阀芯 |
|
流量特性 |
近似线性，请参照图 3 |
|
阀 座 |
压紧型阀座 |
|
阀内件材质 |
阀体、阀内件材料的组合及工作温度范围请参阅表 1 |
|
球芯转角 |
60° |
|
工作范围 |
软阀座的工作温度和压差范围参考图 4 |
3、执行机构
|
型式 |
GT 型气缸执行机构 |
|
供气压力 |
0.30～0.50MPa |
|
气源接头 |
Rc1/4 |
|
环境温度 |
-30～+70℃ |
|
选配附件 |
定位器、空气过滤减压阀、电磁阀、限位开关、阀位变送器、手轮机构、其它 |
气动多功能偏心旋转阀阀体、阀内件材料的组合及工作温度范围（℃）
|
阀体材料 阀内件材料 |
JIS |
SCPH2 |
SCS13A |
SCS14A |
|
ASTM |
A216WCB |
A351CF8 |
A351CF8M |
|
|
GB |
WCB |
CF8 |
CF8M |
|
|
JIS |
SUS630 |
-17～+350 |
— |
— |
|
AISI |
630 |
|||
|
GB |
17-4PH |
|||
|
JIS |
SUS304 |
-17～+250 |
-60～+250 |
— |
|
AISI |
304 |
|||
|
GB |
0Cr18Ni9 |
|||
|
JIS |
SUS316 |
-17～+250 |
— |
-60～+250 |
|
AISI |
316 |
|||
|
GB |
0Cr17Ni12Mo2 |
|||
|
JIS |
SUS304+ST |
-17～+350 |
-60～+350 |
-60～+350 |
|
AISI |
304+ST |
|||
|
GB |
0Cr18Ni9+ST |
|||
|
JIS |
SUS316+ST |
-17～+350 |
— |
-60～+350 |
|
AISI |
316+ST |
|||
|
GB |
0Cr17Ni12Mo2+ST |
|||
|
JIS |
SUS304+ PTFE |
-17～+200 |
-60～+200 |
-60～+200 |
|
AISI |
304+ PTFE |
|||
|
GB |
0Cr18Ni9+PTFE |
|||
|
JIS |
SUS316+PTFE |
-17～+200 |
— |
-60～+200 |
|
AISI |
316+PTFE |
|||
|
GB |
0Cr17Ni12Mo2+PTFE |
|||
|
JIS |
SUS440B |
-17～+350 |
-60～+350 |
-60～+350 |
|
AISI |
440B |
|||
|
GB |
9Cr18MoV |
注：ST—部分堆焊司太立合金，PTFE—聚四氟乙烯软密封
气动多功能偏心旋转阀结构及不通口径的CV值
|
公称通径（mm） |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
Cv 值 |
标准阀芯 |
14 |
30 |
50 |
100 |
135 |
230 |
320 |
500 |
850 |
1300 |
1750 |
|
缩小阀芯 |
6 |
12 |
20 |
40 |
54 |
92 |
128 |
200 |
340 |
520 |
700 |
|
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
