产品名称：
|

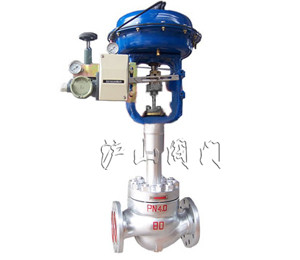

电动波纹管密封单座调节阀
|
产品型号：
|
HTSW
|
|
驱动方式：
|
电动
|
连接形式：
|
法兰、焊接
|
|
结构形式：
|
波纹管
|
密封材料：
|
橡胶
|
|
压力范围：
|
1.6～6.4MPa
|
公称通径：
|
DN40-DN500
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、电动波纹管密封单座调节阀概述
HTSW电动波纹管密封单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀的泄漏量符合ANSI B16.104标准。上阀盖采用波纹管密封结构，适用于极毒、易燃、易爆、易挥发和稀有贵重金属介质的调节，也可用在真空的场合。标准规范
公称通径：DN40～500
公称压力：ANSI 125LB～1500LB
连接形式：法兰、焊接
适用温度：-101～649℃
二、电动波纹管密封单座调节阀主要性能
泄漏量∶金属阀座∶小于阀额定容量的0.01℅，符合ANSI B16.104-1976IV级
软阀座∶小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差∶配DKZ执行机构为1.5℅;配361L执行机构为2℅;配RS执行机构为1℅;配PSL执行机构为1℅
基本误差∶配DKZ执行机构为±2.5℅;配361L执行机构为±2℅;配RS执行机构为±1℅;配PSL执行机构为±1℅
注：采用标准的V型聚四氟乙烯填料
可调范围∶50∶1(0.25≤Cv≤14)或30∶1(CV≤0.16)
三、电动波纹管密封单座调节阀阀体
公称通径∶40、50、65、80、100、150、200㎜
公称压力∶ANSI 125、150、300、600
JIS 10、20、30、40K
PN1.6、4.0、6.4MPa
使用压力∶1.6MPa，2MPa，3.5MPa
连接型式∶法兰连接∶FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准∶JIS B2201、ANSI B16.5、GB/T9112～9124-2000等
焊接连接∶嵌接焊SW(40～50㎜)
对接焊BW(65～200㎜)
材 料∶铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上阀盖∶-45～-17℃、-17～+230℃、+230℃～+350℃
注∶工作温度不准超过各种材料的允许范围
压盖型式∶螺栓压紧式
填 料∶V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
