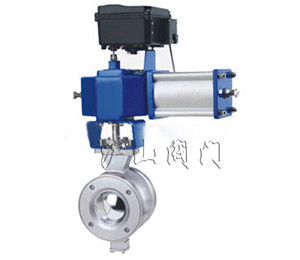

ZSS HV气动V型调节球阀 |
|
 |
| |
质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！ |
|
|
销售：021-31007323
传真：021-33321522
技术：021-31007323 |
|
|
|
|
产品名称：
|
气动V型调节球阀
|
产品型号：
|
ZSS HV
|
|
驱动方式：
|
气动
|
连接形式：
|
法兰
|
|
结构形式：
|
V型
|
密封材料：
|
腈类橡胶
|
|
压力范围：
|
1.6～6.4MPa
|
公称通径：
|
DN20-DN600
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、ZSS/HV气动V型调节球阀介绍
ZSS/HV气动V型调节球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构，当阀关闭时，V型切口与阀座形成楔形剪切作用，可防止球体和阀座之间污物产生的卡死现象，具有自清结功能，特别适用于含纤维料浆，污水和粘性颗粒的介质，配以阀门定位器可实现连续调节，并具流阻小，调节范围广，ZSS-HVT气动V型夹套保温阀是一种用途广泛高质量的调节阀。气动V型调节球阀,气动调节球阀,调节球阀。
二、ZSS/HV气动V型调节球阀优点
ZSS/HV气动V型活塞式调节球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构，当阀关闭时，V型切口与阀座形成楔形剪切作用，可防止球体和阀座之间污物产生的卡死现象，具有自清结功能，特别适用于含纤维料浆，污水和粘性颗粒的介质，配以阀门定位器可实现连续调节，并具流阻小，调节范围广，是一种用途广泛高质量的调节阀。气动V型调节球阀,气动调节球阀,调节球阀。
三、ZSS/HV气动V型调节球阀材料表
|
零件号
|
单台数量
|
零件名称
|
材料
|
规格
|
涂层（备注）
|
|
01
|
1
|
缸体
|
压制铝合金
|
GB1173-86 ZL106
|
A-B-C-D
|
|
02
|
2
|
活塞
|
铝合金
|
GB1173-86 ZL108
|
-
|
|
03
|
2
|
端盖
|
铝合金
|
GB1173-86 ZL108
|
C-D
|
|
04
|
1
|
输出轴
|
锻钢
|
-
|
镀镍
|
|
05
|
2
|
轴承（活塞属）
|
尼龙46
|
-
|
-
|
|
06
|
1
|
轴承（齿轮轴顶部）
|
尼龙46
|
-
|
-
|
|
07
|
1
|
轴承（齿轮轴底部）
|
尼龙46
|
-
|
-
|
|
08
|
1
|
推力轴承（齿轮轴）
|
尼龙46
|
Y1Cr18Ni9
|
-
|
|
08a
|
1
|
推力轴承（齿轮轴）
|
不锈钢
|
-
|
-
|
|
09
|
2
|
柱塞
|
腈类橡胶
|
-
|
-
|
|
10
|
2
|
螺栓（外部）
|
不锈钢
|
Y1Cr18Ni9
|
-
|
|
10a
|
2
|
螺栓（内部）
|
不锈钢
|
Y1Cr18Ni9
|
-
|
|
11
|
4
|
0型圈（螺形密封）
|
腈类橡胶
|
-
|
-
|
|
11a
|
4
|
垫圈
|
不锈钢
|
Y1Cr18Ni9
|
-
|
|
12
|
4
|
螺母（行程调整）
|
不锈钢
|
Y1Cr18Ni9
|
-
|
|
13
|
8
|
螺栓（端盖）
|
不锈钢
|
Y1Cr18Ni9
|
单台数量为12
|
|
13a
|
8
|
垫栓（端盖）
|
不锈钢
|
Y1Cr18Ni9
|
|
14
|
2
|
O型圈（端盖）
|
腈类橡胶
|
-
|
-
|
|
15
|
2
|
轴承（活塞头）
|
尼龙46
|
-
|
-
|
|
16
|
2
|
O型圈（活塞）
|
腈类橡胶
|
-
|
-
|
|
17
|
2~12
|
弹簧
|
合金弹簧钢
|
-
|
环氧涂层
|
|
18
|
1
|
弹性档圈（齿轮轴）
|
合金弹簧钢
|
-
|
镀镍
|
|
19
|
1
|
行程指示轮
|
尼龙
|
-
|
此两项需根据要求供货
|
|
20
|
1
|
螺栓/垫圈
|
不锈钢
|
Y1Cr18Ni9
|
|
21
|
1
|
O型圈（齿轮轴顶部）
|
腈类橡胶
|
-
|
-
|
|
22
|
1
|
O型圈（齿轮轴底部）
|
腈类橡胶
|
-
|
-
|
|
24
|
2
|
导向塞
|
复合材料
|
-
|
|
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
|
|
