| 产品名称： | 精小型气动薄膜调节角阀 | 产品型号： | ZJHJ |
| 驱动方式： | 气动 | 连接形式： | 焊接、法兰 |
| 结构形式： | 双座 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN20-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

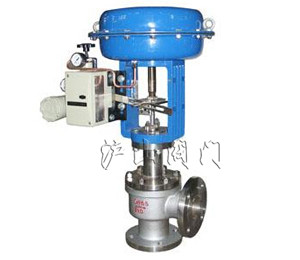

一、ZJHJ精小型气动薄膜调节角阀概述
ZJHJ精小型气动薄膜调节角阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。气动刀型闸阀特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合。
二、ZJHJ精小型气动薄膜调节角阀阀体
形 式：角形单座铸造阀
公称通径：20-300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti
三、ZJHJ精小型气动薄膜调节角阀上阀盖
常温型：-20~+200℃
散热型：-40~+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料，柔性石墨、不锈钢波纹管。
四、ZJHJ精小型气动薄膜调节角阀阀内组件
阀芯型式： 上导向单座柱塞型阀芯
流量特性： 等百分比特性、线性特性和快开特性
材 料：1C18Ni9Ti 0Cr18Ni12Mo2Ti
五、ZJHJ精小型气动薄膜调节角阀执行机构
型 式 ：多弹簧式薄膜执行机构
膜片材料： 丁晴橡胶夹增强涤纶积物
弹簧范围 ：0.02~0.10、0.08~0.24MPa
供气压力： 0.14、0.16、0.28、0.40MPa
气源接头： 内螺纹M10×1
环境温度： -30~+70℃
阀作用型式 ： 气—开式或气—关式
附 件 ： 定位器、手轮机构
六、ZJHJ精小型气动薄膜调节角阀性能
泄漏量 ： 金属阀座符合标准ANSIB16.104IV级
小于额定Cv的0.01%
回 差 ： 3%(不带定位器)
1%(带定位器)
线 性 ： ±5%(不带定位器)
±1%(带定位器)
备注：使用V型聚四氟乙烯填料
可调范围 ： 50:1
七、ZJHJ型气动角型调节阀规格参数表
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
6.5 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||
八、ZJHJ精小型气动薄膜调节角阀主要零件材料及推荐使用温度范围
|
阀体材料 |
公称压力MPa |
介质工作温度℃ |
|||||||||||||
|
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
||
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
||
|
大工作压力MPa |
|||||||||||||||
|
铸铁HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
铸钢ZG25 |
4.0 |
|
4.0 |
3.7 |
3.3 |
3.0 |
2.8 |
2.3 |
1.8 |
|
|
|
|
|
|
|
铸不锈钢ZG1Cr18Ni9Ti |
4.0 |
|
|
|
|
4.0 |
3.0 |
2.7 |
2.4 |
2.1 |
1.9 |
1.7 |
1.4 |
1.1 |
0.8 |
九、ZJHJ精小型气动薄膜调节角阀外装尺寸
|
公称通径DN（mm） |
L（mm） |
H1（ mm） |
H（mm） |
?A |
|
|
1.6（MPa） |
常温 |
中温 |
|||
|
20 |
100 |
100 |
349 |
444 |
285 |
|
25 |
115 |
115 |
350 |
445 |
285 |
|
32 |
130 |
130 |
358 |
458 |
285 |
|
40 |
130 |
130 |
378 |
478 |
285 |
|
50 |
150 |
150 |
393 |
493 |
285 |
|
65 |
170 |
170 |
494 |
594 |
360 |
|
80 |
190 |
190 |
503 |
628 |
360 |
|
100 |
215 |
215 |
521 |
646 |
360 |
|
125 |
250 |
250 |
634 |
759 |
360 |
|
150 |
275 |
275 |
696 |
846 |
470 |
|
200 |
325 |
325 |
715 |
915 |
470 |
十、ZJHJ精小型气动薄膜调节角阀型号编制说明
|
Z |
J |
H |
J |
16 |
C |
G |
K |
|
自控阀门 |
执行机构： |
多弹簧气动薄膜执行机构 |
阀门结构类型: |
公称压力： |
阀体材质： |
温度类型： |
作用型式： |
|
|
J：表示精小型 |
|
F：表示分流阀 |
16：表示1.6MPa |
C：表示碳钢 |
G：中温型常温省略 |
K：表示气开型 |
|
|
|
|
H：表示合流阀 |
25：表示2.5MPa |
P：表示不锈钢 |
|
B：表示气关型 |
|
|
|
|
J： 表示角形阀 |
40：表示4.0MPa |
F46：表示阀体衬氟 |
|
|
|
|
|
|
|
64：表示6.4MPa |
|
|
|
