产品名称：
|

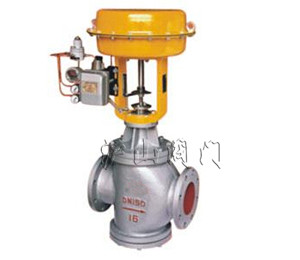

气动薄膜直通双座调节阀
|
产品型号：
|
ZMABP(N)
|
|
驱动方式：
|
气动
|
连接形式：
|
焊接、法兰
|
|
结构形式：
|
直通双座
|
密封材料：
|
橡胶
|
|
压力范围：
|
1.6～6.4MPa
|
公称通径：
|
DN25-DN400
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、ZMABP(N)气动薄膜直通双座调节阀概述
ZMABP(N)气动薄膜直通双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。气动罐底调节阀适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
二、ZMABP(N)气动薄膜直通双座调节阀结构特点
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖：A3
波 纹 膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：增强聚四氟乙烯
三、ZMABP(N)气动薄膜直通双座调节阀技术参数
|
公称通径DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
|
额定流量系数Kv
|
单座
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
700
|
1100
|
|
|
双座
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
2700
|
|
额定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
膜片有效面积Ae（cm2）
|
280
|
400
|
600
|
1000
|
1600
|
|
公称压力PN（MPa）
|
1.6、4.0、6.4
|
|
固有流量特性
|
直线、等百分比
|
|
固有可调比R
|
50：1
|
|
信号范围Pr（KPa）
|
20～200、40～200、20～60、60～100、80～240
|
|
气源压力Ps（MPa）
|
0.14～0.4
|
|
允许泄漏量
|
Ⅳ级（单座）、Ⅲ级（双座）
|
|
工作温度t（℃）
|
常温型
|
-20～200、-40～250、-60～250
|
|
散热型
|
-40～450、-60～450
|
|
高温型
|
450～650
|
|
低温型
|
-60～-100、-100～-200、-200～-250
|
