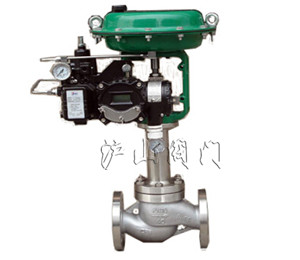

| 产品名称： | 气动调节阀 | 产品型号： | ZJHM |
| 驱动方式： | 气动 | 连接形式： | 焊接、法兰 |
| 结构形式： | 套筒 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN25-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、ZJHM气动调节阀概述
ZJHM气动调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。
一、ZJHM气动调节阀特点
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、气动薄膜三通调节阀结构简单，装拆维修方便。
三、ZJHM气动调节阀主要技术参数
|
公称通径mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||
|
阀座直径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
额定流量系数Kv |
直线 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
||
|
公称压力MPa |
0.6 1.6 4.0 6.4 |
|||||||||||||
|
行程mm |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
流量特性 |
直线、等百分比、快开型 |
|||||||||||||
|
介质温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型) |
|||||||||||||
|
法兰标准 |
符合JB78-59、JB79-59标准 |
|||||||||||||
|
阀体材质 |
PN |
0.6,1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|||||||||||
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||
|
阀体型式 |
直通单座铸造球型阀 |
|||||||||||||
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||
|
上阀盖形式 |
普通式(常温型)、热片式(中温型)、低温型 |
|||||||||||||
|
可调比R |
50:1 |
|||||||||||||
|
气源接头 |
M16×1.5 |
|||||||||||||
