| 产品名称： | 气动薄膜直通单座调节阀 | 产品型号： | ZXP |
| 驱动方式： | 气动 | 连接形式： | 焊接、法兰 |
| 结构形式： | 直通单座 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～10.0MPa | 公称通径： | DN20-DN200 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

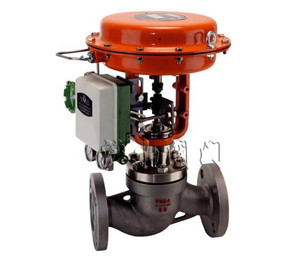

一、ZXP系列气动薄膜直通单座调节阀介绍
ZXP气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构，流道呈S流线型。具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件，特别适用于允许泄漏量小、阀前后压差不大的工作场合。
直行程电动调节隔膜阀有标准型、散热型、低温型、调节切断型、波纹管密封型、夹套保温型等多种型式。产品公称压力等级有PN(MPa)1.6、4.0、6.4、10.0；阀体口径范围DN20~200；适用流体温度由-200~+560℃范围内多种档次；泄漏量标准有Ⅳ级、Ⅵ级；流量特性有直线、等百分比。多种品种规格可供选择。
二、ZXP系列气动薄膜直通单座调节阀主要零件常用材料
阀体、阀盖：ZG230~450、ZG1Cr18Ni9Ti、
阀芯、阀座：1Cr18Ni9Ti、1Cr18Ni9Ti +PTFE、1Cr18Ni9Ti +司钛莱合金堆焊
填料：PTFE、石墨
波纹管：1Cr18Ni9Ti
垫片：石墨缠绕垫片(V6590)、F4
膜盖：A3
波纹膜片：夹增强涤纶织物丁腈橡胶
弹簧：60Si2Mn
阀杆、推杆：1Cr18Ni9Ti、2Cr13
注：具体材质组合详见第4页表3，特殊要求可供其它材料。
本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。
三、ZXP系列气动薄膜直通单座调节阀类型
ZXPO标准型工作温度-20~+160℃，泄漏量标准有Ⅳ级；
ZXPG阀盖增设散热片可用于介质温度-60~+450℃；
ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏；
ZXPD长颈阀盖结构加波纹管密封可用于-196℃的深冷场合。
ZXPQ型软密封结构阀芯达Ⅵ级泄漏标准（微气泡级）；
ZXPJ型夹套保温调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合；
ZXPF衬塑型单座调节阀与流体接触部位衬有F46，填料部位采用聚四氟乙烯波纹管密封，特别适用于强腐蚀介质的自动控制。
阀芯、阀座堆焊司钛莱合金，适用于高温、深冷及其他苛刻的工况；
四、ZXP系列气动薄膜直通单座调节阀作用方式
气关式（FO）
当气源故障时，执行机构弹簧将阀打开
气开式（FC）
当气源故障时，执行机构弹簧将阀关闭
