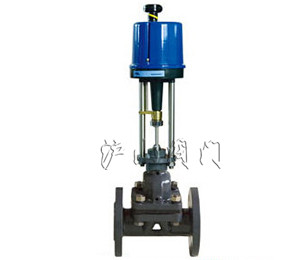

| 产品名称： | 直行程电动调节隔膜阀 | 产品型号： | ZDSG型 |
| 驱动方式： | 电动 | 连接形式： | 焊接、法兰 |
| 作用形式： | 直行程 | 密封材料： | 橡胶 |
| 压力范围： | 1.0MPa | 公称通径： | DN25-DN100 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、ZDSG型直行程电动调节隔膜阀概述
ZDSG型直行程电动调节隔膜阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列电动执行机构组成。电动执行机构内有伺服系统，无需另配服放大器，有输入控制信号（4-20MA或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。二、ZDSG型直行程电动调节隔膜阀主要技术参数
电源：220V±10%50Hz
死区：≤±1.0%回差：≤±1.0%
阀体公称通径：25~100mm公称压力：1.0MPa
三、ZDSG型直行程电动调节隔膜阀技术参数
|
公称通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
流量系数Kv |
8 |
12 |
16 |
28 |
60 |
68 |
90 |
160 |
300 |
|
公称压力MPa |
1.0 |
||||||||
|
配用执行机构 |
PSL202 |
PSL 204 |
PSL 208 |
PSL 210 |
|||||
|
行程（mm） |
10 |
16 |
25 |
40 |
|||||
|
允许压差MPa |
1.0 |
||||||||
阀体衬里和隔膜材料的组合
|
阀体材料 |
衬里材料 |
隔膜材料 |
使用温度 |
适用场合 |
|
铸铁 |
无 |
氯丁橡胶 |
0~+65℃ |
无腐蚀性介质，水及研磨剂；泥浆类介质 |
|
HT20-40 |
聚三氟氯乙烯 |
氟橡胶 |
-20~+150℃ |
强酸，强碱，强氧化剂和一般有机溶剂，不适用于泥浆介质 |
|
铸不锈钢 ZG1Cr18Ni9Ti |
无 |
氟橡胶 |
-20~+200℃ |
一般酸、碱有机溶剂介质 |
四、ZDSG型直行程电动调节隔膜阀外形尺寸、重量
注：接管法兰标准：JB/T79.1-94
|
公称通径（mm） |
H1（mm） |
L（mm） |
H（mm） |
重量（Kg） |
|
15 |
47.5 |
140 |
578 |
15.5 |
|
20 |
52.5 |
145 |
578 |
16.5 |
|
25 |
57.5 |
155 |
578 |
17.5 |
|
32 |
67.5 |
165 |
587 |
22 |
|
40 |
72.5 |
190 |
602 |
24 |
|
50 |
80 |
210 |
642 |
31 |
|
65 |
90 |
240 |
650 |
54 |
|
80 |
97.5 |
270 |
655 |
59 |
|
100 |
107.5 |
335 |
737 |
73 |
五、ZDSG型直行程电动调节隔膜阀型号编制说明
|
Z |
D |
S |
G |
40 |
P |
G |
|
自控阀门 |
执行机构类型： |
位移特征： |
阀门结构： |
公称压力： |
阀体材质： |
温度类型： |
|
|
D：表示PS系列 |
S：表示直行程 |
表示隔膜阀 |
6：表示0.6MP |
C：表示碳钢 |
G：表示中温型 常温省略 |
|
|
R：表示3810系列 |
|
|
10：表示1.0MP |
P：表示不锈钢 铸铁省略 |
|
