| 产品名称： | 电子式电动套筒调节阀 | 产品型号： | ZRSM型 |
| 驱动方式： | 电动 | 连接形式： | 焊接、法兰 |
| 结构形式： | 套筒 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN25-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

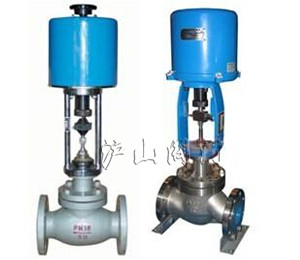

一、ZRSM型电子式电动套筒调节阀概述
ZRSM型电子式电动套筒调节阀是由3810L系列电子式电动执行机构和套筒调节阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，电子式精小型单座(套筒)调节阀连线极为简单，只需配DC4~20mA或DC1~5V输入信号AC单相电源线即可控制运转，调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差较大特点。使用于流量大，泄漏量要求不严格的场合。
二、ZRSM型电子式电动套筒调节阀主要技术参数与性能指标
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径dn (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
|
行程mm |
16 |
25 |
40 |
60 |
100 |
||||||||
|
允许压差△MPa |
≤公称压力MPa |
||||||||||||
|
基本误差% |
±2.5 |
||||||||||||
|
回差% |
2.5 |
||||||||||||
|
死区% |
1.0 |
||||||||||||
|
始终点偏差% |
±2.5 |
||||||||||||
|
额定行程偏差% |
2.5 |
||||||||||||
|
允许泄漏量Q |
Kv值的0.05% |
||||||||||||
|
可调范围 |
30:1 |
||||||||||||
|
公称压力 介质温度 阀体材料 |
1.6MPa
|
常温－20℃~＋200℃ 铸铁HT200 |
|||||||||||
|
4.0MPa |
常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
||||||||||||
|
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|||||||||||||
|
6.4MPa |
常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
||||||||||||
|
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|||||||||||||
三、ZRSM型电子式电动套筒调节阀外形尺寸及附图
|
公称通径（DN） |
L |
H1 |
H |
D |
||
|
1.6MPa |
6.4MPa |
常温 |
高温 |
|||
|
25 |
185 |
200 |
110 |
669 |
822 |
225 |
|
40 |
220 |
235 |
131 |
838 |
991 |
225 |
|
50 |
250 |
265 |
131 |
850 |
1003 |
255 |
|
65 |
275 |
295 |
171 |
967 |
1126 |
255 |
|
80 |
300 |
320 |
189 |
984 |
1152 |
255 |
|
100 |
350 |
400 |
208 |
1026 |
1193 |
255 |
|
150 |
450 |
550 |
275 |
1360 |
1587 |
310 |
|
200 |
550 |
670 |
320 |
1440 |
1667 |
310 |
|
250 |
640 |
810 |
390 |
1649 |
1884 |
310 |
|
300 |
880 |
950 |
450 |
1760 |
1999 |
310 |
四、ZRSM型电子式电动套筒调节阀型号编制说明
|
Z |
D |
S |
M |
16 |
P |
G |
|
自控阀门 |
执行机构类型： |
位移特征： |
阀门结构形式： |
公称压力： |
阀体材质： |
温度类型： |
|
|
D：表示PS系列 |
S：表示直程 |
M ：表示套筒阀 |
16：表示1.6MP |
C：表示碳钢 |
G：表示中温型 温省略 |
|
|
R： 表示3810系列 |
|
|
40：表示4.0MP |
P：表示不锈钢铸铁省略 |
|
|
|
H：表示DKZ系列 |
|
|
64：表示6.4MP |
铸铁省略 |
|
|
|
C：表示ZAZ系列 |
|
|
|
|
|
