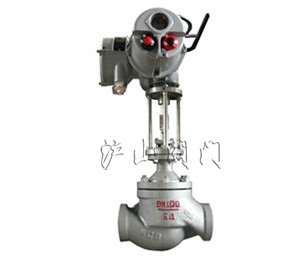

| 产品名称： | T968Y电动调节阀 | 产品型号： | T968Y |
| 驱动方式： | 电动 | 连接形式： | 焊接 |
| 结构形式： | 单座、双座、套筒 | 密封材料： | 硬质合金 |
| 压力范围： | 2.5～6.4MPa | 公称通径： | DN50-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、T968Y电动调节阀概述
T968Y电动调节阀由电动执行机构和疏水调节阀两部分组成。电动调节阀输入是调节器送来的直流电信号，经伺服放大器放大后来驱动执行机构，产生轴向推力，带动调节阀动作，从而引起介质流量的变化，来调节系统中各类参数。同时执行机构发出一个阀的位置信号供伺服放大器比较，锅炉给水调节阀使调节阀始终保持在一个输入信号相对应的位置上，完成伺服调节任务。
二、T968Y电动调节阀主要技术参数
|
公称通径ＤＮ(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
流量特性 |
近似线性、近似等百分比 |
||||||
|
公称压力PＮ(ＭPa) |
2.5/6.4 |
||||||
|
连接型式 |
焊接 |
||||||
|
配用执行机构 |
ＺＫＤ型 |
||||||
|
行程L(mm) |
57.6 |
88.2 |
|||||
|
大压差△Ｐ(MPa) |
0.5/3 |
||||||
|
额定流量系数Cv |
44 |
99 |
175 |
395 |
640 |
1000 |
1440 |
|
工作温度t (℃) |
≤450 |
≤450 |
|||||
|
使用介质 |
水 |
||||||
注：1.该型号还有法兰式、直角式、和法兰直角式
2.也可配气动执行机构或HQ智能型执行机构
三、T968Y电动调节阀主要技术性能指标
|
项目 |
技术性能指标 |
||||||
|
基本误差(%) |
不超过±2.5 |
||||||
|
回差(%) |
≤1.5 |
||||||
|
死区(%) |
≤3 |
||||||
|
泄漏量 |
0.01％×阀额定容量 |
||||||
四、T968Y电动调节阀阀门主要材料
|
名称 |
材料 |
||||||
|
阀体 |
WCB、WC6、20CrMo |
||||||
|
阀芯 |
316不锈钢 |
||||||
|
笼罩 |
17-4PH |
||||||
|
阀杆 |
17-4PH |
||||||
|
阀座 |
316不锈钢 |
||||||
五、T968Y电动调节阀外形尺寸
|
公称通径DN(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
H(mm) |
860 |
918 |
918 |
918 |
1460 |
1690 |
1690 |
|
H1(mm) |
120 |
248 |
248 |
248 |
360 |
470 |
470 |
|
L(mm) |
300 |
372 |
372 |
372 |
490 |
610 |
610 |
|
D1(mm) |
90 |
150 |
180 |
200 |
244 |
355 |
420 |
|
D2(mm) |
76 |
104 |
127 |
168 |
210 |
270 |
320 |
|
D3(mm) |
50 |
80 |
100 |
140 |
180 |
230 |
270 |

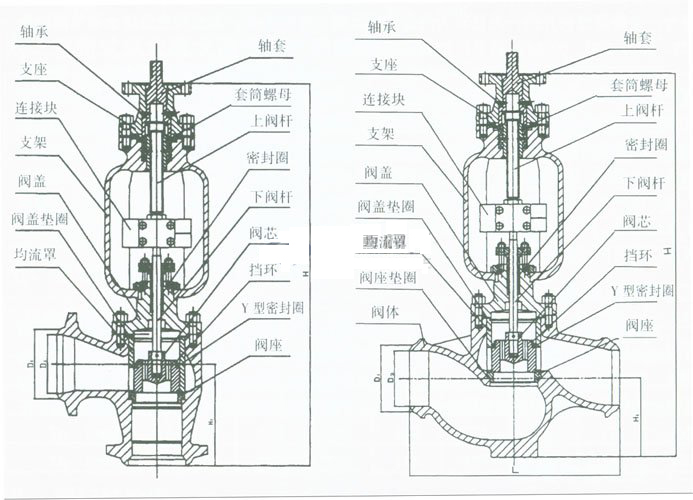

六、T968Y电动调节阀阀门结构图
