ZDLP(M)电子式单座、套筒调节阀-电动调节阀-电动单座调节阀
您的位置:首页>>产品中心  >>ZDLP(M)电子式单座、套筒调节阀更新时间:2026-04-30 11:14:53

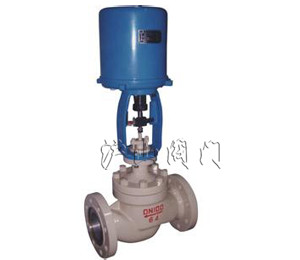

ZDLP(M)电子式单座、套筒调节阀

ZDLP(M)电子式单座、套筒调节阀
ZDLP(M)电子式单座、套筒调节阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 电子式单座、套筒调节阀   产品型号 ZDLP(M)
  驱动方式 电动   连接形式 焊接、法兰
  结构形式 单座、套筒   密封材料 硬质合金、铸钢、橡胶
  压力范围 1.6~6.4MPa   公称通径 DN20-DN300
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、ZDLP(M)电子式单座、套筒调节阀介绍

     ZDLP(M)电子式单座、套筒调节阀受调节仪表来的直流电流信号改变被调介质流量,使被控工艺参数保持在给定值。ZAZN电动三通合分流调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
     本系列产品公称通径由20至300mm,公称压力有1.6、4.0、6.4MPa,接受信号为0~10mA.DC或4~20mA.DC,使用温度范围由-40℃~450℃。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合;电动套筒调节阀适用于压差较大且泄漏量较大的场合。


二、ZDLP(M)电子式单座、套筒调节阀结构特点

阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
阀   芯:1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套:2Cr13
垫   片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片


三、ZDLP(M)电子式单座、套筒调节阀技术参数

公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
(阀座直径dn)
(10)
(12)
(15)
(20)
额定流量系数Kv
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
1000
1600
额定行程L(mm)
10
16
25
40
60
100
公称压力PN(MPa)
1.6、4.0、6.4
固有流量特性
直线、等百分比
固有可调比R
50:1
允许泄漏量
单座
硬密封:Ⅳ级、软密封:Ⅵ级
套筒
硬密封:Ⅱ级、软密封:Ⅵ级
工作温度t(℃)
-20~200、-40~250、-40~450、-60~450
信号范围(mA.DC)
0~10、4~20
电源电压
220V、50Hz
作用方式
故障时:全关、全开、自锁位
