| 产品名称： | 电子式电动三通调节阀 | 产品型号： | ZDLQ、ZDLX |
| 驱动方式： | 电动 | 连接形式： | 法兰、焊接 |
| 结构形式： | 三通 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN25-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

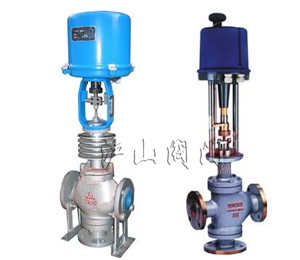

一、ZDLQ、ZDLX电子式电动三通调节阀概述
ZDLQ、ZDLX电子式电动三通调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电子式单座、套筒调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
电子式电动三通调节阀具有调节精度高，动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。
二、ZDLQ、ZDLX电子式电动三通调节阀调节机构主要技术参数
|
公称通径mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座通径mm |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
分流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
|
公称压力(MPa) |
0.6,1.6，2.5，4.0，6.4 |
||||||||||||
|
行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直线 |
||||||||||||
|
工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
||||||||||||
|
法兰尺寸 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 |
||||||||||||
|
阀体材质 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
||||||||||||
|
阀体型式 |
三通双座铸造球型阀 |
||||||||||||
|
上阀盖型式 |
普通式（常温），散热片式（中温），长颈式（低温） |
||||||||||||
|
配用电动执 |
PSL |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|||||||
|
361L |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
||||||||
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
|
|||||||||
注：可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
三、ZDLQ、ZDLX电子式电动三通调节阀性能
1、ZDLQ、ZDLX电子式电动三通调节阀执行机构主要技术参数
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
||||
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08 |
1000
|
800
800 |
0.25
|
4.2
4.2 |
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮 |
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄 |
|
202
|
361LSA-20
361LXA-20 |
2000
|
2000
2000 |
0.50
|
2.1
2.1 |
||
|
204
|
361LSB-30
361LXB-30 |
4500
|
3000
3000 |
0.50
|
3.5
3.5 |
||
|
208
|
361LSB-50
361LXB-50 |
8000
|
5000
5000 |
1.00
|
1.7
1.7 |
||
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
||
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
||
2、ZDLQ、ZDLX电子式电动三通调节阀性能指标
|
项目
|
指标值
|
||
|
基本误差％
|
±2.5
|
||
|
回差％
|
2.5
|
||
|
死区％
|
1.0
|
||
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
||
|
电关
|
始点
|
±2.5
|
|
|
终点
|
±2.5
|
||
|
可调范围
|
30：1
|
||
|
额定行程偏差％
|
2.5
|
||
|
允许泄量L/H
|
符合JB/T7387-94 IV级 小于额定容量的10-4
|
||
3、ZDLQ、ZDLX电子式电动三通调节阀允许压差
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允许压差MPa
|
3.32
|
2.20
|
2.20
|
1.41
|
1.38
|
0.94
|
0.61
|
0.51
|
0.36
|
0.20
|
0.19
|
0.13
|
注: 实际配置需根据具体工艺参数确定。如果允许压差或大工作压差超出列表范围，请与我们联系，采取适当方法可解决
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
