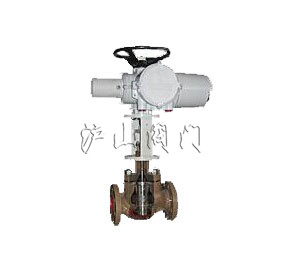

| 产品名称： | 电动低噪音笼式调节阀 | 产品型号： | DHRM |
| 驱动方式： | 电动 | 连接形式： | 法兰 |
| 结构形式： | 笼式 | 密封材料： | 聚四氟乙烯 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN40-DN200 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
DHRM电动低噪音笼式调节阀概述：可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道有呈Ｓ流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小、流量大，噪音低，防气蚀，抗空化。调节阀的泄漏量符合ANSI Bl6.104标准。 产品符合GB/T4213-92、JB/T7387-94 。
DHRM电动低噪音笼式调节阀阀体
型 式：直通铸造球型阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI Bl6.5-1981、JB79-59等
焊接连接：嵌接焊SW(40～50mm) 对接焊BW(65～200mm)
材 料：铸钢(ZG230-450)、铸不锈钢(ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、ZGOOCr18Ni12Mo2Ti)、钛等上 阀 盖：常温型(P)：-5~+230℃ 伸长I型(EⅠ)： +230～+566℃
注：工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯型式：金属阀座的压力平衡式阀
流量特性：线性(LV)
注：整体式和分离式套筒应根据公称通径、材料和工作温度而定。
材 料 不锈钢(1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L)、钛和耐蚀合金等DHRM电动低噪音笼式调节阀执行机构
型 式 DKZ系列电动执行机构；361L系列电子式电动执行机构；SKZ系列电子式电动执行机PSL系列电子式电动执行机构
输入信号 DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻250Ω) 361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω) SKZ执行机构：4～20mA·DC、1-5V DC PSL执行机构：4～20mA·DC
电源电压 DKZ执行机构：220V，50Hz 361L执行机构：220V，50/60Hz SKZ执行机构：单相控制220V，50Hz PSL执行机构：单相控制220V，50Hz；三相控制380V，50Hz
手动机构 DKZ执行机构：手轮；361L执行机构: 离合式；SKZ执行机构: 手轮；PSL执行机构: 手轮 阀作用型式 电关式或电开式
性 能 泄 漏 量 小于阀额定容量的0.1％，符合ANSI B16.104-1976Ⅲ级
回 差 配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1%
基本误差 配DKZ执行机构为±2.5％；配361L执行机构为±2％；配SKZ执行机构为±1.5％；配PSL执行机构为±1％
注：采用标准的V型聚四氟乙烯填料 可调范围 25：1
DHRM电动低噪音笼式调节阀Cv值行程(LV)
|
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||||||||||||
|
阀座直径 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
额定Cv值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
120 |
120 |
175 |
330 |
175 |
330 |
580 |
|
额定行程 |
25 |
38 |
50 |
75 |
|||||||||||||||||
DHRM电动低噪音笼式调节阀法兰距
|
公称通径 |
A |
|||||||
|
ANSI 125FF PN1.6 ANSI 150 RF JIS 10K FF RF |
JIS 16K RF |
ANSI 300 RF JIS20、30K RF JIS 30K RF |
ANSI 600 RF JIS 40K RF PN6.4 |
JIS 16K 沟槽型 嵌入型 |
JIS 20K 沟槽型 嵌入型 |
JIS 30K 沟槽型 嵌入型 |
JIS 40K 沟槽型 嵌入型 |
|
|
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
|
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
|
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
|
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
|
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
|
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
|
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
DHRM电动低噪音笼式调节阀允许压差
Ⅰ.配DKZ执行机构
|
执行机构 |
允许压差 |
||||||
|
公称通径 |
|||||||
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
|
DKZ-310 |
68 |
68 |
|
|
|
|
|
|
DKZ-410 |
|
|
68 |
68 |
68 |
68 |
|
|
DKZ-510 |
|
|
|
|
|
|
100 |
Ⅱ.配361L执行机构
|
执行机构 |
允许压差 |
||||||
|
公称通径 |
|||||||
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
|
361LSA-20 |
40 |
40 |
|
|
|
|
|
|
361LSB-50 |
|
|
57 |
57 |
57 |
57 |
|
|
361LSC-99 |
|
|
|
|
|
|
65 |
Ⅲ.配SKZ执行机构
|
执行机构 |
允许压差 |
||||||
|
公称通径 |
|||||||
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
|
SKZ-310 |
68 |
68 |
|
|
|
|
|
|
SKZ-410 |
|
|
68 |
68 |
68 |
68 |
|
|
SKZ-510 |
|
|
|
|
|
|
100 |
Ⅳ.配PSL执行机构
|
执行机构 |
允许压差 |
||||||
|
公称通径 |
|||||||
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
|
PSL202 |
71 |
54 |
|
|
|
|
|
|
PSL204 |
|
|
110 |
95 |
70 |
50 |
|
|
PSLL208 |
|
|
|
|
|
|
70 |
DHRM电动低噪音笼式调节阀外形尺寸
|
公称通径 |
执行机构 |
H |
C |
ΦB |
E |
|||
|
常温型 P |
伸长Ⅰ型 EⅠ |
伸长Ⅱ型 EⅡ |
伸长Ⅲ型 EⅢ |
|||||
|
40 |
DKZ-310 |
837 |
992 |
1117 |
1357 |
460 |
56 |
70 |
|
361LSA-20 |
556 |
721 |
836 |
1076 |
225 |
56 |
70 |
|
|
SKZ-310 |
837 |
992 |
1117 |
1357 |
460 |
56 |
70 |
|
|
PSL202 |
634 |
804 |
919 |
1184 |
/ |
/ |
70 |
|
|
50 |
DKZ-310 |
837 |
1007 |
1122 |
1362 |
460 |
56 |
80 |
|
361LSA-20 |
556 |
726 |
841 |
1081 |
225 |
56 |
80 |
|
|
SKZ-310 |
837 |
1007 |
1122 |
1362 |
460 |
56 |
80 |
|
|
PSL202 |
639 |
809 |
919 |
1184 |
/ |
/ |
80 |
|
|
65 |
DKZ-410 |
935 |
1115 |
1240 |
1490 |
460 |
65 |
88 |
|
361LSA-50 |
726 |
906 |
1031 |
1281 |
255 |
65 |
88 |
|
|
SKZ-410 |
935 |
1115 |
1240 |
1490 |
460 |
65 |
88 |
|
|
PSL204 |
674 |
844 |
997 |
1227 |
/ |
/ |
88 |
|
|
80 |
DKZ-410 |
940 |
1125 |
1260 |
1496 |
460 |
65 |
98 |
|
361LSA-50 |
731 |
916 |
1051 |
1286 |
255 |
65 |
98 |
|
|
SKZ-410 |
940 |
1125 |
1260 |
1496 |
460 |
65 |
98 |
|
|
PSL204 |
680 |
860 |
1010 |
1231 |
/ |
/ |
98 |
|
|
100 |
DKZ-410 |
970 |
1230 |
1275 |
1510 |
460 |
65 |
113 |
|
361LSA-50 |
761 |
1251 |
1341 |
1656 |
255 |
65 |
113 |
|
|
SKZ-410 |
970 |
1230 |
1275 |
1510 |
460 |
65 |
113 |
|
|
PSL204 |
707 |
907 |
1012 |
1247 |
/ |
/ |
113 |
|
|
150 |
DKZ-410 |
1128 |
1388 |
1593 |
1728 |
460 |
80 |
170 |
|
361LSA-50 |
886 |
1146 |
1351 |
1486 |
255 |
80 |
170 |
|
|
SKZ-410 |
1128 |
1388 |
1593 |
1728 |
460 |
80 |
170 |
|
|
PSL208 |
828 |
1063 |
1298 |
1443 |
/ |
/ |
170 |
|
|
200 |
DKZ-510 |
1310 |
1570 |
1801 |
1930 |
460 |
90 |
220 |
|
361LSA-99 |
1253 |
1513 |
1743 |
1873 |
310 |
90 |
220 |
|
|
SKZ-510 |
1310 |
1570 |
1801 |
1930 |
460 |
90 |
220 |
|
|
PSL208 |
963 |
1223 |
1453 |
1583 |
/ |
/ |
220 |
|
