| 产品名称: | 精小型电动单座调节阀 | 产品型号: | ZKLP-M |
| 驱动方式: | 电动 | 连接形式: | 焊接、法兰 |
| 结构形式: | 单座 | 密封材料: | 橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片 |
| 压力范围: | 1.6~6.4MPa | 公称通径: | DN20-DN300 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |

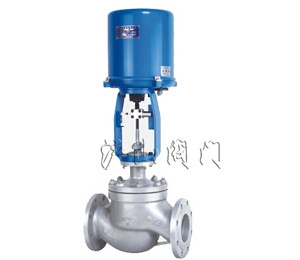

一、ZKLP-M精小型电动单座调节阀介绍
ZKLP-M精小型电动单座调节阀由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座阀组成。内含饲服功能,接受统一的4-20mA 或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。智能型电动调节阀适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
二、ZKLP-M精小型电动单座调节阀详细信息
| 加工定制:是 | 品牌:沪山 | 型号:ZKLP-M |
| 材质:不锈钢 | 连接形式:法兰 | 公称通径:20-300(mm) |
| 适用介质:水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质 | 压力环境:常压 | 工作温度:常温 |
| 流动方向:双向 | 驱动方式:伺服 | 零部件及配件:执行器 |
| 形态:旋塞式 | 类型(通道位置):二通式 | 标准:国标 |
| 密封形式:软密封型 |
三、ZKLP-M精小型电动单座调节阀用途
ZDLP、ZDLM型电子式电动单座、套筒调节阀接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至300mm,公称压力有1.6、4.0、6.4MPa,接受信号为0~10mA.DC或4~20mA.DC,使用温度范围由 -40℃~450℃。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合;电动套筒调节阀适用于压差较大且泄漏量较大的场合。
四、ZKLP-M精小型电动单座调节阀结构特点
阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 芯:1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填 料:聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套:2Cr13
垫 片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
五、ZKLP-M精小型电动单座调节阀技术参数
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| (阀座直径dn) | (10) | (12) | (15) | (20) | |||||||||||||
| 额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 额定行程L(mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 公称压力PN(MPa) | 1.6、4.0、6.4 | ||||||||||||||||
| 固有流量特性 | 直线、等百分比 | ||||||||||||||||
| 固有可调比R | 50:1 | ||||||||||||||||
| 允许泄漏量 | 单座 | 硬密封:Ⅳ级、软密封:Ⅵ级 | |||||||||||||||
| 套筒 | 硬密封:Ⅱ级、软密封:Ⅵ级 | ||||||||||||||||
| 工作温度t(℃) | -20~200、-40~250、-40~450、-60~450 | ||||||||||||||||
| 信号范围(mA.DC) | 0~10、4~20 | ||||||||||||||||
| 电源电压 | 220V、50Hz | ||||||||||||||||
| 作用方式 | 故障时:全关、全开、自锁位 | ||||||||||||||||
专业制造、专业服务,沪山为你创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答
售中服务
- 守信合同,保证及时供货,随时保持与客户联系
- 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
- 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
- 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
- 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522,或来电咨询 021-31007323。
- 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
- 具体商定:交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求,须在订货合同中提供以下说明:
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
