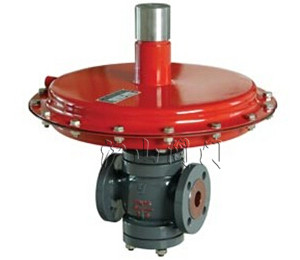

| 产品名称： | ZZV自力式微压调节阀 | 产品型号： | ZZV |
| 驱动方式： | 自力式 | 连接形式： | 焊接、法兰 |
| 结构形式： | 单座、双座 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN20-DN100 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、ZZV自力式微压调节阀产品介绍
ZZV自力式微压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01,PN10.差(微)压均可分段调节.从50mm .W.C至0.1MPa.其用途十分广泛,可用于工业燃烧系统,控制两种物料,如煤气,空气流量配比,以达理想燃烧。用于氢冷发电机组密封油系封，当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零)。
二、ZZV自力式微压调节阀产品特点
无需停止生产即可进行设定值的调整； 无填料,阀杆上,下活动时不存在磨擦,上密封绝对可靠；自力式压力调节阀执行机构敏感地件极为灵敏,极微小的压力变化会被感测出来；
阀体为四通形式,因面K,B型可通用一种阀体。
三、ZZV自力式微压调节阀技术参数
注: 1、单座公称压力为0.1MPa，双座为1.0MPa。
2、双座差压调节范围为36～100KPa。
|
公称通径DN（mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
额定流量系统（KV） |
ZZCP/ZZVP |
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
ZZCN |
|
|
|
|
53 |
83 |
|
|
|
|
额定行程（mm) |
6 |
8 |
10 |
15 |
20 |
||||
|
公称压力PN（MPa) |
0.10、1.0 |
||||||||
|
差压调节范围（KPa) |
0.5～5.5、5～10、9～14、13～19、18～24、22～28、26～33、31～38、36～44、2～51、49～58、56～66、64～78、76～90、88～100 |
||||||||
|
介质温度（℃） |
≤80 |
||||||||
|
调节精度（%） |
≤10 |
||||||||
|
允许泄漏 |
ZZCP/ZZVP |
10-4×阀额定容量（Ⅳ级） |
|||||||
|
量（1/h) |
ZZCN |
5×10-3×阀额定容量（Ⅱ级） |
|||||||
