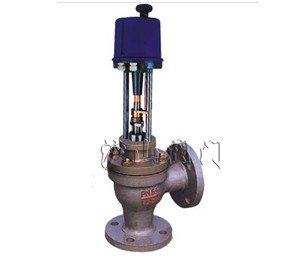

HAV文丘里角型调节阀

一、HAV文丘里角型调节阀概述


　　HAV文丘里角型调节阀阀芯采用上导向结构，阀结构紧凑，压降损失小，流量大，可调范围广。适用于控制含有颗粒的流体和泥浆、粘性或闪蒸流体。 调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。


二、HAV文丘里角型调节阀阀体


　　型式：角型单座铸造球型阀

　　公称通径：25、40、50、65、80、100、125、150mm

　　公称压力：ANSI 125、150、300 、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa

　　连接型式：法兰连接： FF、RF、RJ、LG、沟槽型、嵌入型

　　法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

　　材料： 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等

　　上阀盖：常温型(P)：0～+200℃

　　伸长Ⅰ型(E1)： -45～0℃ +200～+425℃

　　注：工作温度不准超过各种材料的允许范围

　　压盖型式：螺栓压紧式

　　填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉编织填料、石棉编织填料、石墨填料

　　阀内组件

　　阀芯型式：HTS单座调节阀单座柱塞型阀芯

　　流量特性：金属阀座 等百分比特性(%)和线性特性(L)，参考流量特性曲线图

　　Cv值从0.04～14的高精度流量特性符合IEC534-2标准

　　软阀座 等百分比特性(%)和线性特性(L)，参考流量特性曲线图

　　注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图


三、HAV文丘里角型调节阀材料

不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等


四、HAV文丘里角型调节阀执行机构


　　型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构

　　膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

　　弹簧范围：20～100、80～240kPa(LHA，LVA5型)，190～350、190～400kPa(LVA6型)

　　供气压力：140～400kPa(LHA型)、140～280kPa(LVA5型)

　　400～500kPa(LVA6型)、300～500kPa(LVP型)

　　气源接口：Rc1/4”

　　环境温度：-30～+70℃

　　阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式

　　附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等


五、HAV文丘里角型调节阀性能


　　泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级

　　回差：带定位器：小于全行程的1%，

　　不带定位器：小于全行程的3%(LHA1型小于全行程的5%)

　　基本误差：带定位器：小于全行程的±1%，

　　不带定位器：小于全行程的±5%

　　注：采用标准的V型聚四氟乙烯填料

　　可调范围：50：1(0.25≤Cv≤14)或30：1(CV≤0.16)


六、HAV文丘里角型调节阀Cv值和行程

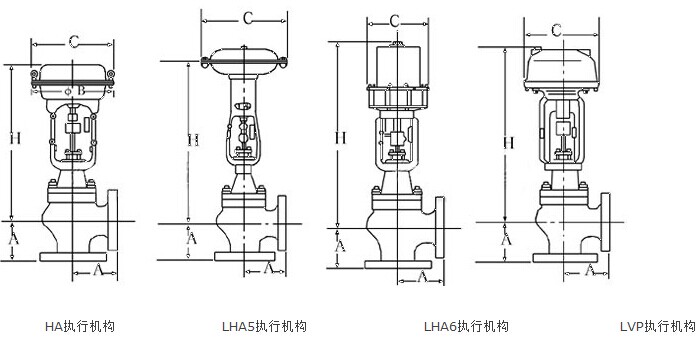

九、HAV文丘里角型调节阀外形尺寸
