| 产品名称： | 波纹管密封单座调节阀 | 产品型号： | HTSW |
| 驱动方式： | 气动、电动 | 连接形式： | 法兰 |
| 结构形式： | 单座 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN20、DN25 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

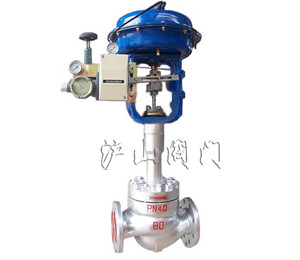

一、HTSW波纹管密封单座调节阀概述
HTSW波纹管密封单座调节阀，阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
二、HTSW波纹管密封单座调节阀阀体
型 式：直通单座铸造球型阀
公称通径：20、25mm
公称压力：ANSI 125、150、300、600
JIS 10、20、30、40K
PN1.6、4.0、6.4MPa
使用压力：1.6MPa，2MPa，3.5MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201、ANSI B16.5、GB/T9112～9124-2000等
焊接连接：普通角型调节阀嵌接焊SW(40～50mm)
对接焊BW(65～200mm)
材 料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上阀盖：-45～-17℃、-17～+230℃、+230℃～+350℃
注：工作温度不准超过各种材料的允许范围
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：高容量流量特性
金属阀座：等百分比特性(%)和线性特性(L)
软阀座：等百分比特性(%)和线性特性(L)
材 料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐蚀合金等波纹管材料1Cr18Ni9 00Cr17Ni14Mo2
三、HTSW波纹管密封单座调节阀执行机构
型 式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240KPa(LHA、LVA5型)，190～350、190～400KPa(LVA6型)
供气压力：140～400kPa(LHA型)、140～280kPa(LVA5型)、400～500kPa(LVA6型)
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
附 件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等。
四、HTSW波纹管密封单座调节阀执行机构
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
软阀座：小于阀额定容量的10, 符合ANSI B16.104-1976IV级
回 差：带定位器：小于全行程的1%，
不带定位器：小于全行程的3%(LHA1型小于全行程的5%)
基本误差：带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1(0.25≤Cv≤14)或30：1(CV≤0.16)
