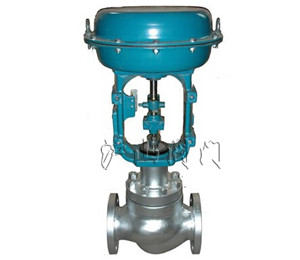

HSC笼式单座调节阀

　　HSC笼式单座调节阀适用于高压差易产生闪蒸空化的场合,是一种高性能的单座调节阀,坚固的套筒保护阀体不受闪蒸和空化的破坏.阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广.阀芯导向面积大,抗振性好。


二、HSC笼式单座调节阀用途



　　特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。

三、HSC笼式单座调节阀标准规范


　　公称通径∶DN40~500

　　公称压力∶ANSI 125LB~1500LB

　　连接形式∶法兰、焊接

　　适用温度∶-196～880℃


四、HSC笼式单座调节阀主要性能


　　泄漏量

　　金属阀座∶小于阀额定容量的0.01℅,符合ANSI B16.104 IV级.

　　回 差∶配VCONTORQUE执行机构为1℅

　　基本误差∶配VCONTORQUE执行机构为±1≦

　　备 注∶采用标准的V型聚四氟乙烯填料

　　小口径笼式单座调节阀：是采用自动对中的卡入式阀座。传统式调节阀之阀座是靠螺纹锁死在阀体上，设计复杂而且维修更换十分困难。笼式系列调节阀之阀座采用无螺纹连接，阀座的固定力是通过阀盖、阀座固定笼施加的轴向推力，装配时即可自对中心，保证阀芯阀座同心度，因此更换起来轻而易举而又精确无比。阀座固定笼又可导引流道，缓冲流体压力，保护阀体不受流体冲蚀、闪蒸和空化的破坏，同时又可降低噪音、它可使维护简易、快速和低成本，使用寿命显著提高。

　　笼式角型调节阀系列技术先进，性能卓越。在高品质、高性能、低重量及易保养等方面均令人赞叹，而同时又兼备单座阀和套筒阀的优点，具有调节、切断、切断压差大、泄漏小等全部功能。

五、HSC笼式单座调节阀设计特点


　　顶式双导向单座阀，结构紧凑，动作灵敏部件少，易维护;

　　粗壮的阀杆及其一体的阀芯，能承受高负载而阀芯不至脱落;

　　自对中卡入式的阀座易于拆出，而且不需要研磨，就可以达到严密的关断密封。

　　阀体按流体力学原理设计成等截面低流阻流道，压降损失小，容量大，额定流量与系统增大30%。

　　阀芯和阀座固定笼设计有标准型和严酷工况型(消除气蚀式，降噪式等)，具有更长的使用寿命，更高的抗气蚀和降噪音性能，只需更换阀座固定笼就可适用于不同工况的需要。

　　阀门的关闭是借助于流体压力、弹簧反作用力和气缸推力，具有抵抗非常高的流体压差的关断推力，使阀门关闭的更加严密。

　　双导向、双重密封结构，减少了填料外漏的可能。

　　该系列调节阀可以流开安装，也可以流关安装。

　　同时还设计有高推力的正方作用气动薄膜执行机构， 现场可随时更改作用方式，无需更换任何零件!
