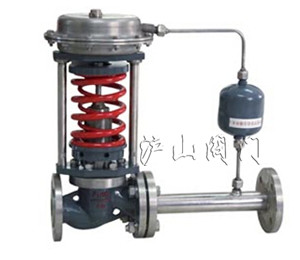

产品名称:
|
自力式压力调节阀
|
产品型号:
|
ZZY、ZZYP
|
驱动方式:
|
自力式
|
连接形式:
|
法兰
|
结构形式:
|
单座、双座、套筒
|
密封材料:
|
橡胶
|
压力范围:
|
1.0~6.4MPa
|
公称通径:
|
DN15-DN250
|
常用材质:
|
碳钢、不锈钢
|
技术咨询:
|
021-31007323
|
一、自力式压力调节阀简介:
自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。自力式压力调节阀根据取压点位置分阀前和阀后两类,取压点在阀前时,用于调节阀前压力恒定;取压点在阀后时,用于调节阀后压力恒定。当将阀前和阀后压力同时引入执行机构的气室两侧时,自力式压差调节阀可以调节调节阀两端的压力恒定,也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧,组成自力式流量调节阀,或用其他方式将流量检测后用自力式压差调节阀实现流量调节。
二、自力式压力调节阀工作原理:
1、 阀前控制原理
自力式阀前压力控制(K),其初始阀芯的位置在关闭状态。
当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2,同时P1通过管线输入上膜室作用在膜片上,其作用力与弹簧的反作用力相平衡时阀芯位置决定了阀的开度,从而控制阀前压力。
当阀前压力P1增加时,P1作用在膜片上的作用力也随之
阀前控制原理
增加。此时,膜片上的作用力大于设定弹簧的反作用力,使阀芯向离开阀座方向移动,导致阀的开度变大,流阻变小,P1向阀后泄压,直到膜片上的作用力与弹簧反作用力相平衡为止,从而使P1降为设定值。同理,当阀前压力P1降低时动作方向与上述相反,这就是阀前压力调节的工作原理。
三、自力式压力调阀后压力控制:
工作介质的阀前压力P1经过阀芯、阀座后的节流后,变为阀后压力P2。P2经过控制管线输入到执行器的下膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀后压力。当阀后压力P2增加时,P2作用在顶盘上的作用力也随之增加。此时,顶盘的作用力大于弹簧的反作用力,使阀芯关向阀座的位置,直到顶盘的作用力与弹簧的反作用力相平衡为止。这时,阀芯与阀座的流通面积减少,流阻变大,从而使P2降为设定值。同理,当阀后压力P2降低时,作用方向与上述相反,这就是自力式(阀后)压力调节阀的工作原理。 本类阀门在管道中一般应当水平安装。
压力调节阀当需要改变阀后压力P2的设定值时,可调整调节螺母。
四、自力式压力调阀阀前压力控制:
工作介质的阀前压力P1经过阀芯、阀座后的节流后,变为阀后压力P2。同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀前压力。当阀前压力P1增加时,P1作用在顶盘上的作用力也随之增加。此时,顶盘的作用力大于弹簧的反作用力,使阀芯向离开阀座的方向移动,直到顶盘的作用力与弹簧的反作用力相平衡为止。这时,阀芯与阀座的流通面积增大,流阻变小,从而使P1降为设定值。同理,当阀前压力P1降低时,作用方向与上述相反,这就是自力式(阀前)压力调节阀的工作原理。
当需要改变阀前压力P1的设定值时,可调整调节螺母。
五、自力式压力调阀技术参数:
主要特点
1、自力式压力调节阀无需外加能源,能在无电无气的场合工作,既方便又节约能源。
2、压力分段范围细且互相交叉,调节精度高。
3、压力设定值在运行期间可连续设定。
4、对阀后压力调节,阀前压力与阀后压力之间比为10:1~10:8
5、橡胶膜片式检测,执行机构检测精度高、动作灵敏。
6、采用压力平衡机构,使调节阀反应灵敏,控制精确。
技术参数
公称通径:DN15、20、25、32、40、50、65、80、100、125、150、200、250mm
公称压力:PN1.0、1.6、4.0、6.4MPa
法兰标准:ANSI、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
阀芯材料:硬密封--不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti);软密封--不锈钢镶嵌橡胶圈
压力平衡:不锈钢波纹管(DN15~125)、平衡膜片(DN150~250)
六、自力式压力调阀性能指标:
类别
|
型号
|
类别
|
型号
|
单座压闭型
|
ZZYP-16-64B
|
单座压开型
|
ZZYP-16-64K
|
双座压闭型
|
ZZYN-16-64B
|
双座压开型
|
ZZYN-16-64K
|
套筒压闭型
|
ZZYM-16-64B
|
套筒压开型
|
ZZYM-16-64K
|
七、自力式压力调阀应用范围:
直接作用自力式电动调节阀是在无电、无气的场合下,利用被调介质本身压力变化控制阀前(K型)或阀后(B型)压力的恒压或减压,附设冷凝器,可在350摄氏度蒸汽下连续使用,薄膜式用于小于等于0.7MPa压力、活塞式用于0.7~2.5兆帕压力,广泛应用于石油、化工、电力、冶金、食品、轻纺等各种工业设备中气体、液体、蒸汽介质减压、泄压、稳压。
八、自力式压力调阀产品特点:
自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。压力分段范围细且互相交叉,调节精度高。压力设定值在运行期间可连续设定。对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。橡胶膜片式检测,执行机构测精度高、动作灵敏。采用压力平衡机构,使调节阀反应灵敏、控制精确。
九、自力式压力调阀主要材料:
阀体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖:A3、A3钢涂四氟乙烯 不锈钢 填料:丁腈、乙炳、氟、耐油橡胶
十、自力式压力调阀技术参数性能尺寸:
◎压力调节阀主要技术参数
公称通径 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
额定流量系数 Kv
|
3.2
|
6
|
10
|
16
|
25
|
40
|
65
|
100
|
160
|
250
|
400
|
650
|
1000
|
1600
|
额定行程 mm
|
|
8
|
8
|
10
|
10
|
14
|
20
|
20
|
25
|
40
|
40
|
50
|
60
|
70
|
公称压力 Mpa
|
1.6;4.0;6.4
|
介质温度 ℃
|
-25~+350℃(≥80℃,配隔离液器)
|
流量特性
|
快开
|
压力调节范围 Kpa
|
15~140;120~300;280~500;480~1000
|
减压比
|
阀前压力/阀后压力 1.25~10
|
执行器
|
DA1~DA5
|
法兰标准
|
GB9113-88、GB2555-81(PN64);PN1.6凸面法兰;PN4.0、PN6.4凹面法兰
|
阀体材质
|
ZG230-450 ZG1Cr18Ni9Ti ZGCr18Ni1Mo2Ti
|
阀芯、阀座、阀杆
|
1Cr18Ni9Ti Cr18Ni1Mo2Ti
|
动作方式
|
B:常开(压力增加时关闭);K:常闭(压力增加时开启)
|
允许泄漏量 L/h
|
硬密封型 10-4·Kv;软密封型 10-7·Kv
|
环境温度
|
-25~+55℃
|
■性能指标
控制精度
|
±5%
|
允许泄漏量L/h
|
硬密封
|
10×-4阀额定容量
|
软密封
|
近于零泄漏
|
