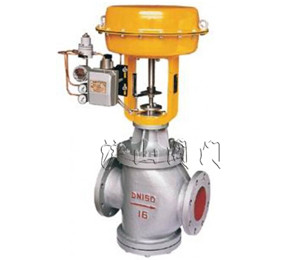

ZMABP气动薄膜直通双座调节阀


ZMABP气动薄膜直通双座调节阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 气动薄膜直通双座调节阀   产品型号 ZMABP
  驱动方式 气动   连接形式 法兰
  结构形式 直通   密封材料 橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
  压力范围 1.6~6.4MPa   公称通径 DN25-DN400
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、ZMABP气动薄膜直通双座调节阀概述

   ZMABP气动薄膜直通双座调节阀采用双号导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。

   本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;阀体口径范围DN25~400。气动罐底调节阀适用流体温度有-250℃~+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。


二、ZMABP气动薄膜直通双座调节阀结构特点

阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫   片:橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜   盖:A3
波 纹 膜片:丁腈橡胶夹增强涤纶织物
弹   簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬   套:2Cr13
软密封阀芯:增强聚四氟乙烯


三、ZMABP气动薄膜直通双座调节阀技术参数

公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

400

额定流量系数Kv

单座

8

12

20

32

50

80

120

200

280

450

700

1100



双座

10

16

25

40

63

100

160

250

400

630

1000

1600

2700

额定行程L(mm)

16

25

40

60

100

膜片有效面积Ae(cm2)

280

400

600

1000

1600

公称压力PN(MPa)

1.6、4.0、6.4

固有流量特性

直线、等百分比

固有可调比R

50:1

信号范围Pr(KPa)

20~200、40~200、20~60、60~100、80~240

气源压力Ps(MPa)

0.14~0.4

允许泄漏量

Ⅳ级(单座)、Ⅲ级(双座)

工作温度t(℃)

常温型

-20~200、-40~250、-60~250

散热型

-40~450、-60~450

高温型

450~650

低温型

-60~-100、-100~-200、-200~-250
