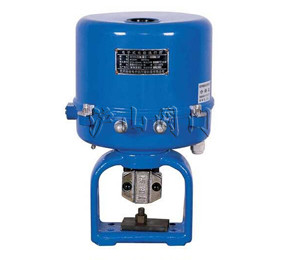

3410型电动执行机构


3410型电动执行机构
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 电动执行机构   产品型号 3410型
  驱动方式 电动   产品电压 AC220V
  产品功能 过载保护、温度保护及压缩弹簧保证阀门的关严   技术咨询 021-31007323



一、3410型电动执行机构概述

3410系列电子式电动执行器,是以220V交流单相电源作为驱动电源,接受来自计算机调节器或操作器的4-20mADC,或者1-5VDC输入信号来运转的全电子式执行机构,机内有伺服系统,无需另配伺服放大器,关键部件“控制器”采用先进的混合集成电路,并用树脂浇铸固化,经老化处理,可靠性高,防潮,防震。用电位器调整零点、行程、灵敏度,方便易行;用功能开关任意选择正、反动作、选择断信号的三种状态。同时,执行器具有过载保护、温度保护及压缩弹簧保证阀门的关严等三种保护功能。是一种具有高可靠性的产品,可与各种直行程调节阀和角行程调节阀门组成电动调节阀

二、3410型电动执行机构型号编制

381 作用形式 型号代号 支架代号 -输出力
381:调节型
341:开关型
L:直行程
S:角行程
S:普通型
X:防爆型
A:A系列支架
B:B系列支架
C:C系列支架
L系列推力=*100N
R系列扭矩=*10NM
如:直行程调节普通型, B系列支架,推力5000N:381LSB-50.
角行程开关防爆型,B系列支架,扭矩200NM:341RXB-20

三、3410型电动执行机构直行程

类别 3810L系列 3410L系列 额定输出力N 速度mm/s 大行程mm
普通型型 381LS A-08 341LS A-08 800 4.2 30
381LSA-20 341LSA-20 2000 2.1
381LSB-30 341LSB-30 3000 3.5 60
381LS B-50 341LS B-50 5000 1.7
381LSC-65 341LSC-65 6500 3.4 100
381LSC-99 341LSC-99 10000 2.0
381LSC-160 341LSC-160 16000 1.0
隔爆型 381LX A-08 341LX A-08 800 4.2 30
381LXA-20 341LXA-20 2000 2.1
381LXA-30 341LXA-30 3000 3.5 60
381LXA-50 341LXA-50 5000 1.7

四、3410型电动执行机构角行程

类别 3810R系列 3410R系列 额定输出力矩N.m 动作时间90o/S 大转角
普通型 381RSA-02 341RSA-02 20 8.5 90o
381RSA-05 341RSA-05 50 17
381RSB-10 341RSB-10 100 18
381RSB-20 341RSB-20 200 36
381RSC-30 341RSC-30 300 24
381RSC-50 341RSC-50 500 42
381RSC-60 341RSC-60 600 48
381RSD-100 341RSD-100 1000 30
381RSD-150 341RSD-150 1500 42
隔爆型 381RXB-10 341RXB-10 100 18
381RXB-20 341RXB-20 200 36
