| 产品名称： | 电动对夹衬氟塑料蝶阀 | 产品型号： | D971 |
| 驱动方式： | 电动 | 连接形式： | 对夹 |
| 结构形式： | 直通式 | 密封结构： | 软密封 |
| 压力范围： | 0.6～1.6MPa | 公称通径： | DN40-DN1200 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

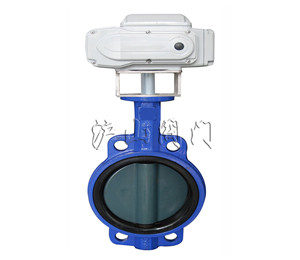

D971(半衬)电动对夹衬氟塑料蝶阀介绍
设计与制造：GB12238
结构长度：GB12221
法兰连接尺寸：GB4216、JB78、JB79
一、D971(半衬)电动对夹衬氟塑料蝶阀用途
衬氟塑料蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6
二、D971(半衬)电动对夹衬氟塑料蝶阀测试
衬里层：电火花检测实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
三、D971(半衬)电动对夹衬氟塑料蝶阀材料
上阀体：铸铁、碳钢、不锈钢 下阀体：铸铁、碳钢、不锈钢 蝶板：不锈钢、碳钢完全包覆氟塑料蝶板轴：不锈钢 阀座：PTFE、PCTFE、FEP、PFA 弹性条（垫）：Si
O型圈：Viton 气动装置：组合件
部件列表：1、阀体2、蝶圈3、蝶板4、四氟圈5、电动装置
| 公称通径 |
L mm |
D mm |
D1 mm |
D2 mm |
n-Фd mm |
f mm |
A mm |
B mm |
|
| DN | NPS | 1.0 | 1.0 | 1.0 | 1.0 | ||||
| 40 | 11/2 | 43 | 150 | 110 | 88 | 4-18 | 3 | 162 | 187 |
| 50 | 2 | 43 | 165 | 125 | 93 | 4-18 | 3 | 162 | 187 |
| 65 | 21/2 | 46 | 185 | 145 | 106 | 4-18 | 3 | 162 | 187 |
| 80 | 3 | 46 | 200 | 160 | 123 | 4-18 | 3 | 162 | 187 |
| 100 | 4 | 52 | 220 | 180 | 150 | 8-18 | 3 | 162 | 187 |
| 125 | 5 | 56 | 250 | 210 | 172 | 8-18 | 3 | 162 | 187 |
| 150 | 6 | 56 | 285 | 240 | 198 | 8-23 | 3 | 409 | 513 |
| 200 | 8 | 60 | 340 | 295 | 252 | 8-23 | 3 | 409 | 513 |
| 250 | 10 | 68 | 395 | 350 | 320 | 12-23 | 3 | 409 | 513 |
| 300 | 12 | 78 | 445 | 400 | 368 | 12-23 | 4 | 409 | 513 |
| 350 | 14 | 78 | 505 | 460 | 428 | 16-23 | 4 | 409 | 513 |
| 400 | 16 | 102 | 565 | 515 | 482 | 16-25 | 4 | 409 | 513 |
| 450 | 18 | 114 | 620 | 565 | 532 | 20-25 | 4 | 409 | 513 |
| 500 | 20 | 127 | 670 | 620 | 585 | 20-25 | 4 | 409 | 513 |
| 600 | 24 | 154 | 780 | 725 | 685 | 20-30 | 5 | 409 | 513 |
| 700 | 28 | 165 | 895 | 5 | 409 | 513 | |||
| 800 | 32 | 190 | 1010 | 5 | 409 | 563 | |||
| 900 | 36 | 203 | 1110 | 5 | 409 | 563 | |||
| 1000 | 40 | 216 | 1220 | 5 | 409 | 563 | |||
| 1200 | 48 | 254 | 1450 | 5 | 409 | 563 | |||
