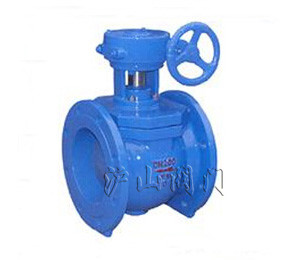

偏心半球面衬胶旋塞阀采用半球面结构，能有效地清除介质中的沉积颗粒。偏心结构使阀门的开启过程中阀座与球瓣速脱离，延长密封副使用寿命。密封面采用喷涂耐磨镍合金，二通法兰式旋塞阀提高使用寿命。适用于电厂、冶金、水泥、造纸等行业中的煤粉、灰渣、纸业等物料的输送管线。
一、偏心半球面衬胶旋塞阀主要零部件材料
|
阀体、阀盖、压盖
|
旋塞
|
阀座
|
轴承
|
阀瓣
|
|
球铁、灰铁、碳钢
|
球铁、灰铁、碳钢
|
不锈钢、碳钢+NBR
|
铜
|
不锈钢、碳钢+NBR
|
二、偏心半球面衬胶旋塞阀主要技术参数
公称通径DN：50-800mm
公称压力PN：1.0MPa
工作温度：-19℃-425℃
适用介质：水、油、污水、含颗粒介质液体等
驱动方式：手动、电动、气动

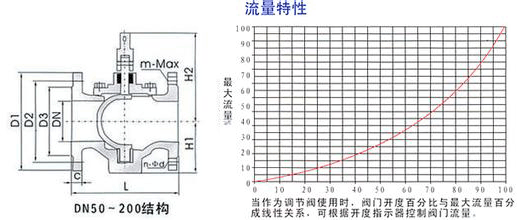

三、偏心半球面衬胶旋塞阀主要连接外型尺寸
|
DN
|
D1
|
D2
|
D3
|
C
|
n-d
|
m-M×n
|
L
|
H1
|
|
50
|
165
|
125
|
99
|
19
|
4-Φ19
|
-
|
178
|
84
|
|
65
|
185
|
145
|
118
|
19
|
4-Φ19
|
-
|
190
|
93
|
|
80
|
200
|
160
|
132
|
19
|
4-Φ19
|
4-M16通孔
|
203
|
109
|
|
100
|
220
|
180
|
156
|
19
|
8-Φ19
|
-
|
229
|
128
|
|
125
|
250
|
210
|
184
|
19
|
8-Φ19
|
-
|
254
|
128
|
|
150
|
285
|
240
|
211
|
21
|
4-Φ23
|
4-M20通孔
|
267
|
165
|
|
200
|
340
|
295
|
266
|
21
|
4-Φ23
|
4-M20通孔
|
292
|
198
|
|
250
|
395
|
350
|
319
|
24
|
8-Φ23
|
4-M20深 30
|
330
|
249
|
|
300
|
445
|
400
|
370
|
25
|
8-Φ23
|
4-M20深 30
|
356
|
290
|
|
350
|
505
|
460
|
429
|
26
|
12-Φ23
|
4-M20深 30
|
432
|
330
|
|
400
|
565
|
5815
|
480
|
28
|
12-Φ29
|
4-M24深 36
|
450
|
355
|
|
450
|
615
|
565
|
530
|
28
|
16-Φ28
|
8-M24深 36
|
450
|
355
|
|
500
|
670
|
620
|
582
|
29
|
12-Φ28
|
8-M27深 36
|
660
|
427
|
|
600
|
780
|
725
|
682
|
30
|
12-Φ31
|
8-M27深 40
|
762
|
567
|
|
700
|
895
|
840
|
794
|
32.5
|
16-Φ31
|
8-M27深 40
|
865
|
633
|
|
800
|
1015
|
950
|
901
|
35
|
16-Φ34
|
8-M30深 45
|
965
|
633
|
备注：1、法兰连接尺寸按GB/T17241.6-1998标准之PNPN10制造；
2、结构长度L参考GB-12221-89标准之系统3制造；
3、阀门工作高度随先用的操作机而不同，蜗轮式之操作手传输线可配换为传动帽；
4、以上为本公司标准产品，若有特殊需求，请洽询业务部门或代理商。
BYLT942X型活塞式流量调节阀
四、偏心半球面衬胶旋塞阀执行标准
|
压力试验
|
法兰连接尺寸
|
|
G/T13927
|
G4216.2～4216.5、GB/T17241.6
|
