| 产品名称: | 钢衬四通 | 适用介质: | 强腐蚀性介质 |
| 驱动方式: | 手动 | 连接形式: | 法兰 |
| 适用温度: | ≤85℃、≤100℃、≤120℃、≤150℃ | 密封材料: | 橡胶 |
| 压力范围: | 1.6~2.5MPa | 公称通径: | DN25-DN300 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、钢衬四通介绍

设计与制造:HG/T21562、HG21501
结构长度:GB 12221(长系列)
法兰连接尺寸:JB78 JB79 HG5010、ANSI B16.5、JIS2212
二、钢衬四通用途
钢衬四通专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料、工程塑料,适用于不同工作温度和流体管路,钢衬三通具有强度高、耐腐蚀性能好的特点。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照衬里材料)
压力等级: GB DIN:1.6MPa,2.5MPa ANSI:150Lb JIS:10K
实验与检验按GB/T13927、API598标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1

压力等级: GB DIN:1.6MPa,2.5MPa ANSI:150Lb JIS:10K
三、钢衬四通测试
衬里层:电火花检测实验与检验按GB/T13927、API598标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1
四、钢衬四通材料

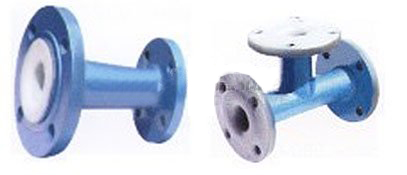

异径管:碳钢 等径三通:碳钢 异径三通:碳钢 等径四通:碳钢 衬里:氟塑料、PO
| 公称通径 | L | 质量 | 公称通径 | L | 质量 | ||
| DN | NPS | DN | NPS | ||||
| 32×25 | 11/4×1 | 150 | 3.7 | 125×100 | 5×4 | 150 | 10.1 |
| 40×32 | 11/2×11/4 | 150 | 4.4 | 125×80 | 5×3 | 150 | 9.3 |
| 40×25 | 11/2×1 | 150 | 3.9 | 150×125 | 6×5 | 150 | 12.2 |
| 50×40 | 2×11/2 | 150 | 5.1 | 150×100 | 6×4 | 150 | 11.6 |
| 50×32 | 2×11/4 | 150 | 4.9 | 150×80 | 6×3 | 300 | 10.5 |
| 50×25 | 2×1 | 150 | 4.4 | 200×150 | 8×6 | 150 | 16.6 |
| 65×50 | 21/2×2 | 150 | 6.6 | 200×125 | 8×5 | 300 | 20.1 |
| 65×40 | 21/2×11/4 | 150 | 6.1 | 200×100 | 8×4 | 300 | 17.8 |
| 65×25 | 21/2 | 150 | 5.5 | 250×200 | 10×8 | 150 | 21.2 |
| 80×65 | 3×21/2 | 150 | 6.7 | 250×150 | 10×6 | 300 | 24.8 |
| 80×50 | 3×2 | 150 | 5.8 | 250×125 | 10×5 | 300 | 21.7 |
| 80×40 | 3×11/2 | 150 | 5.4 | 300×250 | 12×10 | 150 | 27.9 |
| 100×80 | 4×3 | 150 | 7.7 | 300×200 | 12×8 | 150 | 33.8 |
| 100×65 | 4×21/2 | 150 | 7.6 | 300×150 | 12×6 | 300 | 30.4 |
| 100×50 | 4×2 | 150 | 7.2 | ||||
| 公称通径 | L | H | 质量 | 公称通径 | L | H | 质量 | ||
| DN | NPS | DN | NPS | ||||||
| 25×25 | 1×1 | 196 | 98 | 3.6 | 125×125 | 5×5 | 346 | 173 | 21.4 |
| 32×32 | 11/4×11/4 | 216 | 108 | 6.3 | 125×00 | 5×4 | 346 | 173 | 18.6 |
| 32×25 | 11/4×1 | 216 | 108 | 5.2 | 125×80 | 5×3 | 346 | 173 | 17.8 |
| 40×40 | 11/2×11/2 | 230 | 115 | 6.9 | 150×150 | 6×6 | 382 | 191 | 28.6 |
| 40×32 | 11/2×11/4 | 230 | 115 | 6.2 | 150×125 | 6×5 | 382 | 191 | 26.9 |
| 40×25 | 11/2×1 | 230 | 115 | 5.7 | 150×100 | 6×4 | 382 | 191 | 25.7 |
| 50×50 | 2×2 | 250 | 125 | 8.1 | 200×200 | 8×8 | 440 | 220 | 40.7 |
| 50×41 | 2×11/2 | 250 | 125 | 7.3 | 200×150 | 8×6 | 440 | 220 | 38.3 |
| 50×32 | 2×11/4 | 250 | 125 | 7.1 | 200×125 | 8×5 | 440 | 220 | 36.2 |
| 65×65 | 21/2×21/2 | 274 | 137 | 11.4 | 200×100 | 8×4 | 440 | 220 | 34.5 |
| 65×50 | 21/2×2 | 274 | 137 | 10.6 | 250×250 | 10×10 | 514 | 257 | 66.7 |
| 65×40 | 21/2×11/2 | 274 | 137 | 10.1 | 250×200 | 10×8 | 514 | 257 | 61.2 |
| 80×80 | 3×3 | 288 | 144 | 12.6 | 250×150 | 10×6 | 514 | 257 | 59.3 |
| 80×65 | 3×21/2 | 288 | 144 | 12.1 | 300×300 | 12×12 | 570 | 285 | 76.6 |
| 80×50 | 3×2 | 288 | 144 | 11.3 | 300×250 | 12×10 | 570 | 285 | 74.8 |
| 100×100 | 4×4 | 312 | 156 | 16.2 | 300×200 | 12×8 | 570 | 285 | 71.6 |
| 100×80 | 4×3 | 312 | 156 | 15.1 | |||||
| 100×65 | 4×21/2 | 312 | 156 | 14.6 | |||||
| 100×50 | 4×2 | 312 | 156 | 14.1 | |||||
| 公称通径 | L | H | 质量 | |
| DN | NPS | |||
| 25 | 1 | 196 | 98 | 5.7 |
| 32 | 11/4 | 216 | 108 | 8.6 |
| 40 | 11/2 | 230 | 115 | 10.4 |
| 50 | 2 | 250 | 125 | 11.3 |
| 65 | 21/2 | 274 | 137 | 19 |
| 80 | 3 | 288 | 144 | 25 |
| 100 | 4 | 312 | 156 | 28 |
| 125 | 5 | 346 | 173 | 40 |
| 150 | 6 | 382 | 191 | 53 |
| 200 | 8 | 440 | 220 | 81.5 |
| 250 | 10 | 514 | 257 | 131 |
| 300 | 12 | 570 | 285 | 165 |
专业制造、专业服务,沪山为你创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答
售中服务
- 守信合同,保证及时供货,随时保持与客户联系
- 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
- 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
- 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
- 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522,或来电咨询 021-31007323。
- 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
- 具体商定:交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求,须在订货合同中提供以下说明:
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
