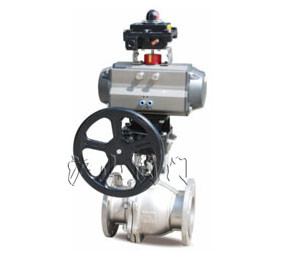

产品名称： |
产品型号： |
ZQO |
|
|
驱动方式： |
气动 |
连接形式： |
法兰 |
|
结构形式： |
O型 |
密封材料： |
金属夹石墨密封 |
|
压力范围： |
1.6～4.0MPa |
公称通径： |
DN15-DN300 |
|
常用材质： |
碳钢、不锈钢 |
技术咨询： |
021-31007323 |
一、ZQO切断球阀概述
二、ZQO切断球阀标准规格
阀体型式：直通铸造阀阀芯型式：O型截球体
公称通径：DN15 ~300 NPS 1/2〞~12〞
公称压力：PN16 ~40 CLASS 150LB ~300LB
连接方式：电动法兰球阀 FF、RF、RTJ、等.
阀盖形式：一体式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：气动：活塞式执行机构、气动薄膜执行机构
电动：DTR系列 、 3810L系列
表面涂漆：绿色 丙稀酸聚胺酯磁漆
三、ZQO切断球阀型号编制
|
Z |
执行机构 |
Q |
结构形式 |
-公称压力 |
阀体材质 |
公称通径 |
|
Z系列切断阀 |
S:气动活塞执行机构 |
Q |
O:标准型软密封切断球阀 |
PN16=16 |
C=WCB |
DN50=DN50 |
|
如：气动活塞式切断球阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZSQO-16C DN50 |
||||||
四、ZQO切断球阀性能
|
流量特性 |
快开(ON-OFF) |
|
额定CV值 |
全腔型CV 21~7359 |
|
行程 |
全开 90° |
|
允许泄漏量 |
软密封：0泄漏 |
五、ZQO切断球阀选用参数表
|
公称通径DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Cv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
配套气动执行器 阀座PTFE |
||||||||||||||
|
双作用ATD- |
50 |
63 |
75 |
88 |
100 |
|
125 |
145 |
180 |
240 |
265 |
|||
|
单作用ATS- |
63 |
75 |
88 |
100 |
115 |
125 |
145 |
160 |
200 |
240 |
265 |
330 |
||
|
配套电动执行器 阀座PTFE |
||||||||||||||
|
电动执行器3410R- |
05 |
10 |
20 |
50 |
60 |
100 |
||||||||
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
