蝶阀 (Butterfly Valve)的工作原理

蝶阀（Butterfly Valve）因其结构紧凑、启闭迅速，在流体控制管网中占据着极其重要的地位。要深入理解其工作原理，需要从它的运动学特征、核心部件的协同机制以及不同偏心结构的设计逻辑三个维度来剖析。

1. 核心运动学原理：90度回转控制

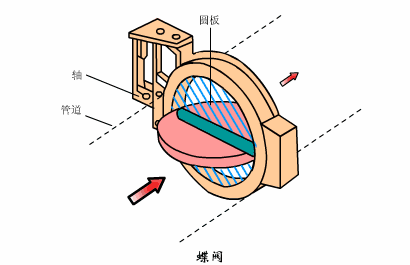

蝶阀的工作原理本质上是角行程（Quarter-turn）运动。 它的启闭件是一个圆盘形的蝶板（Disc），蝶板固定在垂直的阀杆（Stem）上。当外部驱动装置（手动蜗轮、气动或电动执行器）输出扭矩带动阀杆旋转时，蝶板也会随之在阀体内腔绕轴线旋转。

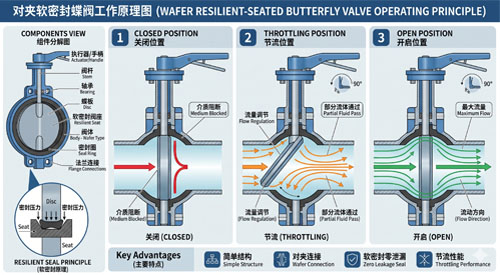

全关状态： 蝶板的密封面与阀座（Seat）完全贴合，蝶板平面与流体流动方向垂直，彻底切断管路中的流体。

全开状态： 阀杆旋转90°，蝶板平面与流体方向完全平行。流体几乎无阻碍地从蝶板两侧的流道流过，阀门的流体阻力（压降）达到小。

调节状态： 蝶板可以在0°到90°之间（通常调节范围在15°到70°之间）的任意位置停留。通过改变蝶板阻挡流体的截面积，来实现对介质流量和压力的精确节流。蝶阀的固有流量特性通常近似于等百分比特性。

2. 核心部件的密封机制

蝶阀能否实现管网中的严密截断（零泄漏），关键在于关阀时蝶板边缘与阀体内部阀座的挤压配合：当执行机构驱动阀杆关闭到位时，蝶板的边缘会紧紧挤压阀座密封圈。对于软密封蝶阀，这种挤压会使橡胶或聚四氟乙烯（PTFE）等弹性材料发生微观的弹性变形，填补金属表面的微小间隙，从而阻挡流体渗漏。

3. 结构设计的进阶：偏心原理（技术核心）

为了适应工业管网中不同的压力等级、温度以及复杂介质，蝶阀的内部几何结构经历了从“同心”到“多偏心”的技术演变，这是理解高性能蝶阀工作原理的关键点：

A. 中线蝶阀（同心蝶阀 / Concentric Butterfly Valve）

工作原理： 阀杆的轴心、蝶板的中心以及阀体的中心线处于同一条直线上。

 动作特征： 蝶板在0-90°的整个启闭过程中，其边缘始终与软密封阀座产生摩擦。

 工况表现： 挤压和刮擦容易导致密封圈磨损。因此，这种原理主要应用于低压、常温的工况（如水务系统、低压空气管线），且阀座必须采用具有高弹性的橡胶材料。

B. 双偏心蝶阀（高性能蝶阀 / Double Eccentric Butterfly Valve）

 工作原理： 在结构上做了两次偏移。第一偏心：阀杆轴心偏离了蝶板的密封面中心；第二偏心：阀杆轴心偏离了阀体的管道中心线。

 动作特征： 这种双重偏心设计使得蝶板在开启的瞬间（通常旋转8°到12°左右），其密封面就能迅速脱离阀座。

 工况表现： 大幅降低了启闭过程中的机械摩擦，延长了阀门寿命，并且允许使用较硬的密封材料（如增强PTFE），从而能够适应更高压力和温度的工业介质。

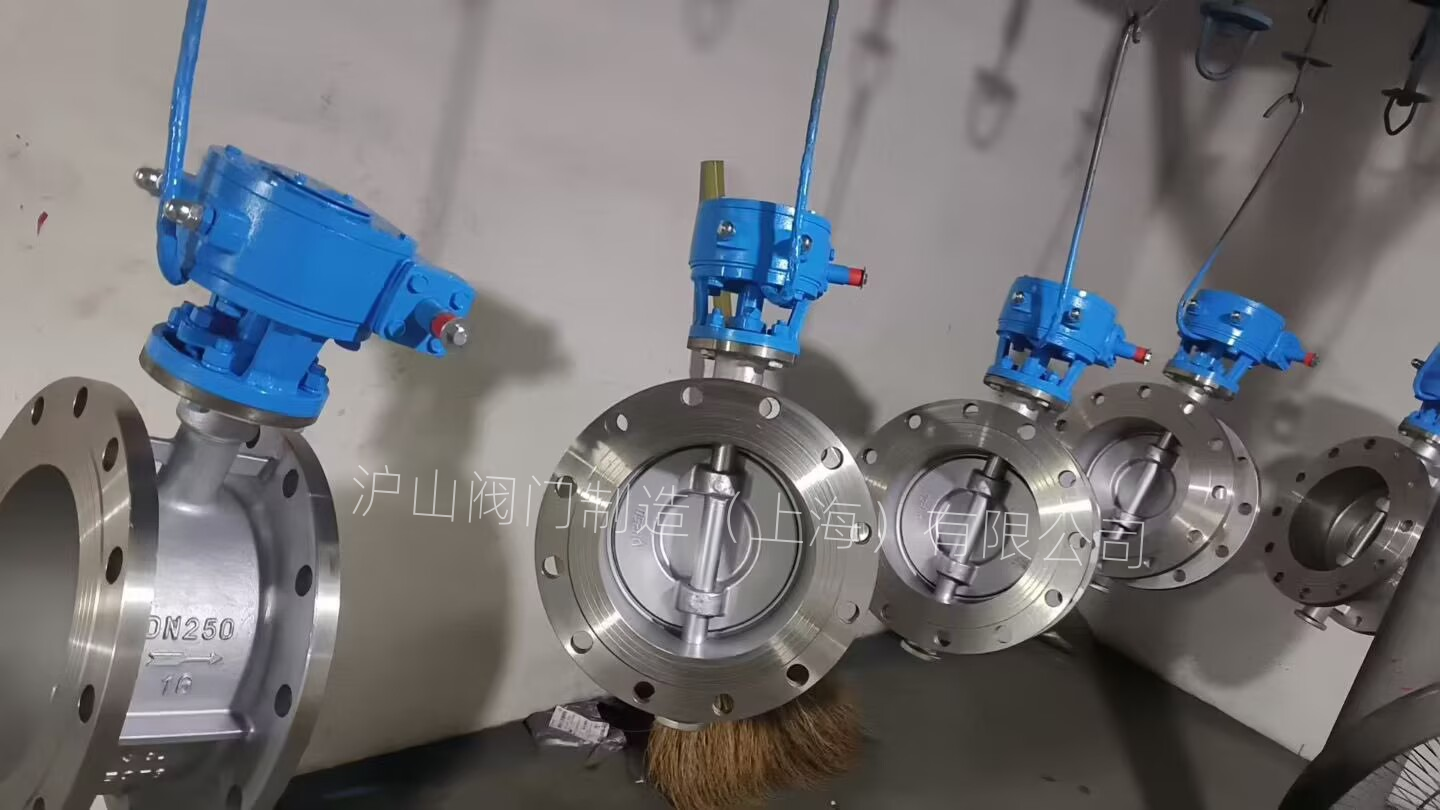

C. 三偏心蝶阀（Triple Eccentric Butterfly Valve）

 工作原理： 在双偏心的基础上，增加了第三偏心——阀座密封面的圆锥型轴线与阀体圆柱中心线产生了一个倾斜偏角。

 动作特征： 这种几何设计产生了一种革命性的“凸轮效应”。蝶板在整个开启和关闭的旋转过程中，与阀座完全没有任何摩擦。只有在关闭的一刻，蝶板密封面才会顺着圆锥角“压入”阀座，形成扭矩密封。

 工况表现： 关得越紧，密封越好。通常采用多层次不锈钢与石墨复合的硬密封结构，能够完美解决高温、高压及严苛工况下的双向零泄漏问题。

总结：凭借上述的回转与偏心物理原理，蝶阀相比于同口径的闸阀和截止阀，具有结构长度极短（节省法兰间距）、重量轻、所需启闭扭矩小的显著优势，非常适合作为大口径工业管网系统中的截断或调节元件。
