球阀（Ball Valve）的工作原理

球阀（Ball Valve）是工业流体控制系统中应用广泛的阀门之一。它的核心优势在于流体阻力小、启闭迅速且密封性能佳。要详细理解球阀的工作原理，我们可以从它的基础启闭逻辑、密封形成机制以及两种核心的结构力学设计来深入探讨。

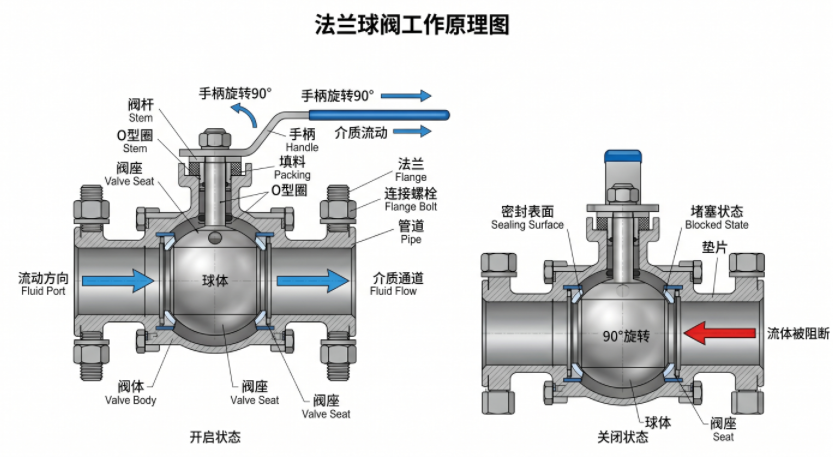

1. 基础启闭逻辑：90度角行程控制

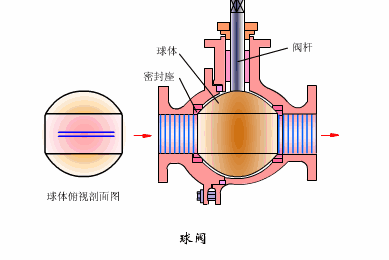

球阀的启闭件（即控制流体的部件）是一个带有圆形通道的球体。这个球体与阀杆相连，并被安装在阀体的两个阀座（密封圈）之间。

全开状态： 当通过手柄、气动或电动执行器驱动阀杆旋转时，球体随之旋转。当球体上的中心孔与管路的中心线完全平行（重合）时，阀门处于全开状态。此时，对于全通径球阀而言，流体几乎是在一条无缩口的直管中流动，流体阻力（压降）接近于零。

全关状态： 当阀杆带动球体旋转90°时，球体上的通道中心线与管路中心线垂直。球体的无孔球面挡在流体通道上，彻底切断介质的流动。

调节状态： 虽然普通球阀主要用于“全开”或“全关”（截断），但特殊设计的球体（如V型球阀）可以通过在0°到90°之间精确定位，利用V型切口与阀座形成的面积变化来实现流量的精确调节。

2. 核心密封机制：球体与阀座的挤压

球阀之所以能实现优异的“零泄漏”密封，主要依靠球体表面与阀座（Seat）之间的紧密接触。

阀座通常采用聚四氟乙烯（PTFE）、尼龙、PEEK等高分子弹性材料（软密封），或者在高温高压下采用金属硬密封。

在组装时，阀座会对球体产生一个初始的预紧力，保证在低压状态下也能紧密贴合。

当管道内部有流体压力时，流体的介质压力会进一步参与密封过程。根据介质压力如何作用于球体或阀座，球阀在受力结构上分化出了两种完全不同的工作原理：

3. 进阶结构力学原理：浮动球与固定球

这是球阀设计中核心的技术分水岭，决定了它们在不同工况下的表现：

A. 浮动球阀 (Floating Ball Valve)

 工作原理： 球体在阀体内是“浮动”的，它只与阀杆通过扁头连接，底部没有支撑轴。

 密封受力： 当阀门关闭时，上游（进水端）的流体压力会推着整个球体向产生微小的位移，使其紧紧压在下游（出水端）的阀座上，从而在下游端形成密封（单向密封力）。

 工况表现： 结构简单，成本低。但由于球体承受的全部流体负荷都传递给了下游阀座，如果口径过大或压力过高，下游阀座会被压溃，且操作扭矩会变得  大。因此，浮动球阀主要用于中低压、中小口径的管线。

B. 固定球阀 (Trunnion Mounted Ball Valve)

 工作原理： 球体的顶部与阀杆相连，底部带有一根固定轴（枢轴/Trunnion），将其固定在阀体的底部轴承中。球体只能绕轴线旋转，不能发生水平位移。

密封受力： 既然球体不能移动去压迫阀座，那么就让阀座去压迫球体。固定球阀的阀座是“浮动”的（背后带有弹簧）。当流体压力作用于阀座时，活塞效应会推动上游阀座紧紧贴向球体，从而在上游端形成密封（或者实现双向密封）。

 工况表现： 流体的压力主要由上下的轴承承受，密封圈承受的压力较小，因此操作扭矩大大降低，密封寿命更长。固定球阀专为高压、大口径、严苛工况而设计。

总结：球阀的工作原理可以概括为：利用90度回转的球体通道改变流体流通截面积，并依靠初始预紧力和流体介质本身的压力，促使球体与阀座之间产生形变与贴合，实现管路的低阻力导通与高可靠性截断。
