止回阀（Check Valve）的工作原理

止回阀（Check Valve），又称单向阀或逆止阀，在工业流体控制系统中扮演着“安全卫士”的角色。它是一类非常特殊的自动阀门。与闸阀、截止阀、蝶阀等需要借助外力（手轮、气动/电动执行器）操作的阀门不同，止回阀的启闭完全依靠管路中流体介质本身的流动压差来驱动。

为了打造专业、详实的工业网站技术说明，我们可以从止回阀的基础流体力学逻辑、主流结构变体的运动机制以及它要应对的核心物理现象三个维度进行深入剖析：

1. 基础运动逻辑：压差驱动的单向放行

止回阀的核心工作原理可以概括为四个字：顺流启、逆流闭。

 开启过程（正向流动）： 当管路中的流体按照规定的方向（正向）流动时，流体产生的压力作用在启闭件（阀瓣）的迎水面上。当这个介质压力大于阀瓣自身的重力以及内部可能存在的弹簧预紧力时，阀瓣被推开，流体通道打开，介质得以顺利通过。

 关闭过程（停止或逆流）： 当前端的泵停止工作，或者由于系统压力波动导致流体停止向前流动并产生回流（逆向流体压力）时，流体的回压、结合阀瓣自身的重力（或辅助弹簧的推力），会迅速将阀瓣压紧在阀座（Seat）上。这会在瞬间切断管路，严格防止介质倒流。

2. 主流结构与启闭机制的差异

为了适应不同的安装空间、流速要求和口径大小，止回阀在内部启闭件的运动轨迹上衍生出了三种主要的结构：

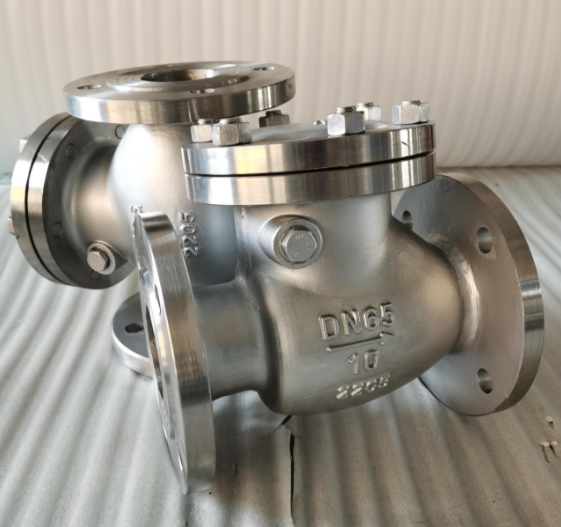

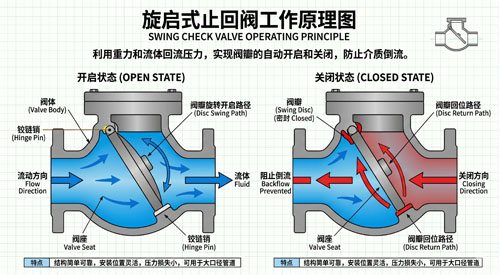

A. 旋启式止回阀 (Swing Check Valve)

运动学特征： 阀瓣呈圆盘状，它的一端通过铰链（销轴）悬挂在阀体内腔中。工作时，阀瓣绕着座外的销轴作旋转（摇摆）运动。

流体力学表现： 全开时，流体通道几乎是一条直线，流体阻力（压降）较小。

应用工况： 通常应用于较大口径的管线。只能安装在水平管道上，或者流体自下而上流动的垂直管道上。

B. 升降式止回阀 (Lift Check Valve)

运动学特征： 其阀体结构与截止阀非常相似。阀瓣沿着阀体（或阀座）的垂直中心线作上下滑动（直线行程）。

流体力学表现： 流体通过阀门时需要像过截止阀一样发生“S”型转弯，因此流体阻力相对较大。但其密封性能优于旋启式。

应用工况： 标准的升降式止回阀只能安装在水平管道上（依靠重力复位）。如果是带有复位弹簧的直通式升降止回阀（如底阀），则可以安装在垂直管道上。

C. 对夹双瓣式止回阀 (Dual Plate / Butterfly Check Valve)

 运动学特征： 结构其紧凑。由两个半圆形的阀瓣组成，中间有一根贯穿的转轴，并配有扭转弹簧。流体正压推开两扇“门”，流体一旦减速或回流，弹簧力会促使两片阀瓣迅速合拢。

 流体力学表现： 长度短（对夹式设计），重量轻，由于有弹簧辅助关闭，其关闭动作其迅速。

 应用工况： 广泛应用于空间受限、对重量有要求，且需要防止严重水锤冲击的现代工业管网中。

3. 核心应用场景：应对“水锤效应”

在工业泵站或压缩机系统中，止回阀重要的使命是保护昂贵的旋转设备免受水锤效应（Water Hammer）的破坏。

 当一台离心泵突然断电停机时，管道中高速运动的水柱在惯性作用下会继续向前冲，随后在重力和系统背压的作用下迅速倒流。

 如果倒流的高压水柱直接冲击停转的泵叶轮，会造成叶轮打碎甚至泵体炸裂。

 止回阀通过其快速响应的自动关闭机制，在倒流水柱形成破坏性动能之前将其截断，将冲击力承受在坚固的阀体内部，从而保护了前端的动力源。

总结： 止回阀是一种无需外部指令的自我保护型阀门，它巧妙地利用了流体自身的能量来实现管网介质的单向控制，是保障工业管网和大型机组安全运行不可或缺的组件。
