闸阀（Gate Valve）的工作原理

闸阀（Gate Valve）是工业管网中应用广泛的截断类阀门之一。它的工作原理非常直观，正如其名，就像水利工程中的“闸门”一样，通过物理上的升降来切断或接通管道内的流体介质。要详细剖析闸阀的工作原理，我们可以从它的基础运动逻辑、密封机制、核心结构变体以及流体力学特性四个方面展开。

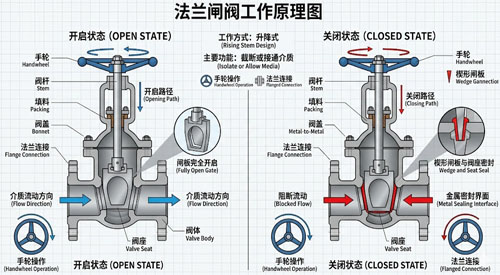

1. 基础运动逻辑：垂直于流向的直线运动

与球阀、蝶阀的“旋转（角行程）”不同，闸阀属于多回转直线运动（直行程）阀门。它的启闭件是一块板状的闸板（Gate）。当转动手轮或执行器带动阀杆（Stem）旋转时，阀杆上的螺纹会将其旋转运动转化为闸板的上下直线运动。

全开状态： 闸板被完全提升到流体通道之上，隐藏在阀体的上部（阀盖内）。此时，流体通道完全畅通，内部就像一根直管，流体阻力小。

全关状态： 闸板被向下推入流体通道，与管路流向成垂直角度，如同堵住通道的墙壁，彻底切断流体。

2. 核心密封机制：楔入挤压与强制密封

闸阀在关闭时，如何确保高压流体不泄漏？这主要依赖于楔入效应。大多数工业闸阀采用的是“楔式”设计。闸板的两侧密封面并不是平行的，而是呈一个微小的“V”型（通常约5度角）。阀体内部的阀座（Seat）也呈相应的V型角度。当阀门关闭到后阶段时，阀杆向下的推力会把V型的闸板强行楔入V型的阀座中。这种机械挤压使得闸板密封面与阀座密封面紧密贴合，形成高的比压，从而实现金属对金属（硬密封）或金属对橡胶（软密封）的严密截断。

3. 进阶结构设计：适应不同工况的变体

为了适应空间限制、温度变化等不同工业场景，闸阀在结构上衍生出了几大核心变体：

A. 阀杆的变体：明杆 vs. 暗杆

明杆闸阀 (Rising Stem / OS&Y)： 阀杆的螺纹在阀体外部。开关阀门时，手轮在原位旋转，阀杆带着闸板一起明显地上升或下降。

优势： 只要看一眼阀杆伸出的长度，就能立刻判断阀门的开度状态；螺纹在外部，便于润滑，不易被介质腐蚀。

暗杆闸阀 (Non-rising Stem / NRS)： 阀杆的螺纹在阀体内部，直接与闸板内的螺母配合。开关阀门时，阀杆只在原位自转，闸板在阀体内部沿阀杆上下爬升。

优势： 阀门启闭时总高度不变，非常适合安装空间受限的地方（如地下管沟）。

B. 闸板的变体：刚性 vs. 弹性 vs. 平行

刚性楔式单闸板： 结构简单，是一块实心的V型楔板。缺点是温度变化时容易因热胀冷缩卡死在阀座里。

弹性楔式闸板： 闸板中间开了一道环形槽或带有弹性结构，使其在受力时能产生微小的弹性变形。这不仅能补偿加工误差，还能有效防止高温下的“卡死”现象。

平行式双闸板： 闸板的两个密封面是平行的。关闭时依靠内部的弹簧或顶楔机构将两块闸板向外撑开，贴紧平行阀座。常用于低压流体或粉体介质。

4. 流体力学特性：为什么闸阀绝对不能用于调节流量？

这是理解闸阀原理时其重要的一点。闸阀只能作“全开”或“全关”使用，严禁作为节流阀来调节流量。

原因一：流体高速冲刷（拉丝效应）。 当闸阀处于半开半关状态时，流体会在闸板底部形成高的流速。高速流体会对阀座和闸板的密封面造成严重的冲刷和气蚀（Wire Drawing），很快就会把密封面破坏，导致阀门关不严。

原因二：振动与噪音。 半开的闸板悬在湍急的流体中，会产生剧烈的振动，长此以往容易造成阀杆弯曲或脱落。

原因三：非线性调节。 闸板的升降高度与流量变化不成线性关系，完全无法实现精确的流量控制。

总结：闸阀的工作原理就是利用阀杆驱动闸板进行垂直升降，依靠楔入机械力实现密封。 它的开启和关闭过程缓慢，需要多圈操作，但换来的是全开时的低流阻和全关时的双向严密截断，是大型管网主干线上经典的开关型设备。
