截止阀（Globe Valve）的工作原理

截止阀（Globe Valve）是化工、电力、石油等工业管网中核心的截断与调节类阀门之一。与闸阀的“垂直切断”和球阀的“旋转切断”不同，截止阀的工作原理依赖于改变阀瓣与阀座之间的轴向距离来控制流体。要深入透彻地理解截止阀，我们可以从它的运动方式、流体力学特征以及独特的密封机制三个核心维度进行剖析：

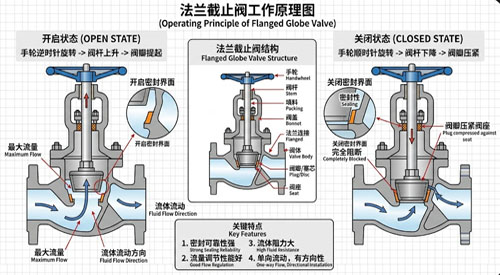

1. 运动逻辑：平行于流向的直线运动（直行程）

截止阀的启闭件呈圆盘状或圆锥状，称为阀瓣（Disc或Plug）。当转动手轮或由执行机构驱动时，阀杆（Stem）会带动阀瓣沿着阀座（Seat）的中心线作上下直线运动。

调节特性： 由于阀瓣的开启高度与流体通过的流通截面积成正比例关系，这种线性的空间变化使得截止阀非常适合用来精细调节流量。它的节流性能远优于闸阀和球阀。

2. 流体力学特征：强制性的“S”型流道与“低进高出”

这是截止阀在结构上显著的特征。流体在流经标准截止阀（直通式）时，其流动方向并不是一条直线，而是被迫发生90度的两次转弯：

低进高出（Flow Under Seat）： 工业标准通常要求截止阀的介质流向为“低进高出”。流体从阀座的下方进入，向上顶起阀瓣，然后从阀瓣上方流出。力学优势： 这种设计的好处是，当阀门关闭时，阀杆和填料不承受系统介质的压力，延长了填料的寿命，且便于在管线带压的情况下更换料。付出的代价（流阻大）： 复杂的“S”型曲折流道导致流体在阀腔内产生巨大的涡流和摩擦。因此，截止阀的流体阻力（压降）是所有常用阀门中大的。它不适合用于粘度大、含有固体颗粒或易结焦的介质。

3. 核心密封机制：强制密封原理

截止阀的密封属于强制密封。当阀门关闭时，必须向阀瓣施加足够的机械力（通过拧紧手轮或执行器推力），迫使阀瓣的密封面与阀座的密封面紧密挤压。因为介质通常是“低进高出”，流体的压力实际上是在向上推阀瓣（试图把阀门顶开）。因此，关闭阀门时，操作扭矩必须同时克服阀杆与填料的摩擦力以及流体向上的推力。这就导致大口径或高压截止阀的关闭力矩非常大。一旦关紧，由于密封面之间的相对摩擦小（阀瓣是垂直压向阀座，不像闸板那样有滑动摩擦），其密封面的磨损很小，使用寿命长，密封性能其可靠。

4. 结构演变：应对不同工况的阀体设计

为了克服标准截止阀流阻大的缺点，或适应特定的安装空间，截止阀在结构上衍生出几种关键变型：

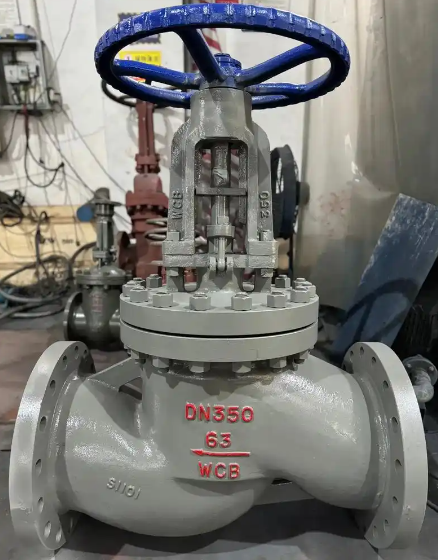

直通式（Standard Pattern）： 常见的Z型流道，流阻大，适合常规截断与调节。

角式（Angle Pattern）： 流体只改变一次90度方向，流阻比直通式小，且可以直接安装在管路的拐角处，兼做管路弯头使用。

直流式 / Y型（Y-Pattern）： 阀杆和内部流道与管路中心线呈一定倾角（通常为45度）。流道几乎是直线的，大降低了流体阻力，特别适用于含有少量颗粒或容易结焦的复杂流体系统。

总结：截止阀的工作原理可以概括为：依靠阀杆压力，使阀瓣垂直压向阀座实现强制密封；通过改变阀瓣的升降高度，在曲折的流道中实现可靠的流量调节。 它是工业系统中对于流量调节有要求，且对压力损失不敏感的管线上的可选阀门。
