截止阀的结构分析

截止阀是一种通过阀瓣（启闭件）沿阀座中心线升降运动来截断或调节流体的阀门。其主要优点是结构紧凑、密封可靠，特别适用于流量调节与截断。以下是该截止阀各主要部件的详细说明：

一、 驱动与支撑系统

这部分构成了阀门的上部结构，负责将外部的操作扭矩转换为阀杆的线性推力。

1. 手轮 (Handwheel)： 这是截止阀的操作外部界面。通过手动旋转手轮，操作人员可以控制阀门的启闭状态。

2. 阀杆螺母 (Yoke Nut) & 3. 支架 (Yoke)： 支架（支架，Yoke）是一个坚固的支撑结构，用于固定阀杆螺母并支撑手轮组件。阀杆螺母（阀杆螺母，Yoke Nut）内部有螺纹，与阀杆上的螺纹配合。手轮驱动阀杆螺母旋转，使阀杆做升降运动。这种设计允许通过螺纹传动放大力矩，使操作更加省力。

二、 升降与密封系统（阀盖部分）

这部分不仅包含升降机构，还负责阀门上部的密封。

4. 阀杆 (Stem)： 阀杆是一个长金属杆，一端连接手轮机构（通过阀杆螺母传动），另一端连接阀瓣。它的主要功能是将旋转传动装置产生的升降运动精确地传递给阀瓣，从而实现阀门的启闭。

8. 阀盖 (Bonnet)： 阀盖是阀体上部的封闭盖，它与阀体（Valve Body）共同形成压力边界。它还包含填料函，用于实现阀杆的密封。

14. 支座螺栓 (Bonnet Studs)： 这些高强度螺栓和螺母用于将阀盖（Bonnet）牢固地连接到阀体（Valve Body）上。

7. 阀盖垫片 (Bonnet Gasket)： 位于阀体和阀盖之间。在支座螺栓的紧固力作用下，垫片发生变形，提供阀体和阀盖之间的可靠密封，防止流体沿连接处泄漏。图中在连接法兰处也标注了阀盖垫片（7），通常称为连接垫片，功能相同。

三、 填料函密封系统（对应细节放大图A）

这部分确保了阀杆（Stem）和阀盖（Bonnet）之间的动密封，防止流体沿阀杆泄漏。

5. 填料压盖 (Packing Gland)： 这是一个金属压盖，通过两个压盖螺栓固定，用于压紧填料。

6. 填料 (Packing)： 这是填料函中的核心密封材料（如石墨、PTFE等）。它被放置在阀杆周围，通过填料压盖（Packing Gland）的压缩力产生径向变形，从而紧密地附着在阀杆和填料函内壁上，提供动态密封。

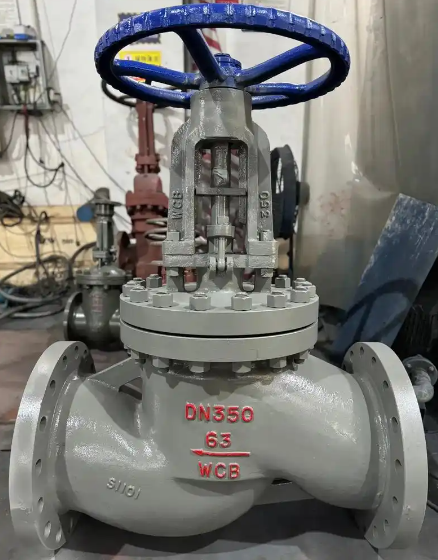

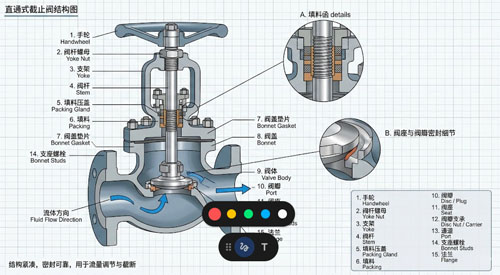

A. 填料函 details (Stuffing Box Details)： 放大图A清晰地展示了填料（Packing）是如何被填料压盖（Packing Gland）压在阀杆（Stem）周围，从而在阀杆运动时保持密封。填料的压缩力必须平衡，既要提供足够的密封，又不能使阀杆运动过紧。

四、 启闭与密封系统（核心，对应细节放大图B）

这是截止阀执行截断和调节功能的核心区域，其设计直接影响阀门的性能和寿命。

9. 阀体 (Valve Body)： 阀门的主要压力容纳外壳，它包含流道和阀座。截止阀的阀体通道（Port，13）通常设计成Z字形（Globe shape），以引导流体流向。

10. 阀瓣 (Disc / Plug)： 这是一个精密加工的圆柱形或圆锥形金属塞，是阀门的启闭件。它连接到阀杆（Stem）的底部，随着阀杆的升降而在阀座上移动。放大图B清晰地展示了它下压时的状态。它也被标注为“10. 瓣”。

11. 阀座 (Seat)： 这是一个精密加工并紧密安装在阀体通道中的金属密封环。阀座与阀瓣的密封表面具有高的平整度和光洁度，确保在关闭时提供完美的金属对金属密封。

B. 阀座与阀瓣密封细节 (Seat and Disc Sealing Details)： 放大图B清晰地显示了阀瓣（Disc/Plug）是如何下压，压在阀座（Seat）的密封表面上，从而彻底阻断流体的通道（Port，13）。流体的Z字形路径在图中也得到了很好的体现。

五、 连接方式

15. 法兰 (Flange)： 阀体的进出口两端通常采用法兰连接（法兰，Flange）方式，以便与管道系统的其他组件进行坚固可靠的连接。

总结

通过手轮的旋转，截止阀实现了阀瓣相对于阀座的垂直升降运动。其Z字形流道设计（ globe shape）虽然增加了流阻，但提供了好的流量调节特性和可靠的金属对金属密封（Seat to Disc）。截止阀以其紧凑的结构和密封可靠的优点，广泛用于工业管道系统的流量调节与截断。
