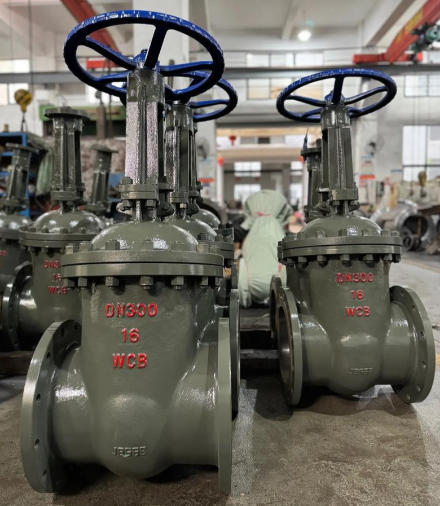

Z41H-16C-DN300闸阀结构分析

闸阀是工业管道系统中常见的阀门之一，主要用于流体的全开或全关控制。其工作原理看似简单——一个“闸门”（即闸板）在流体通道中垂直升降——但要确保其在高温、高压和各种腐蚀性介质下可靠运行，其内部结构需要精密设计和多个部件的协同工作。

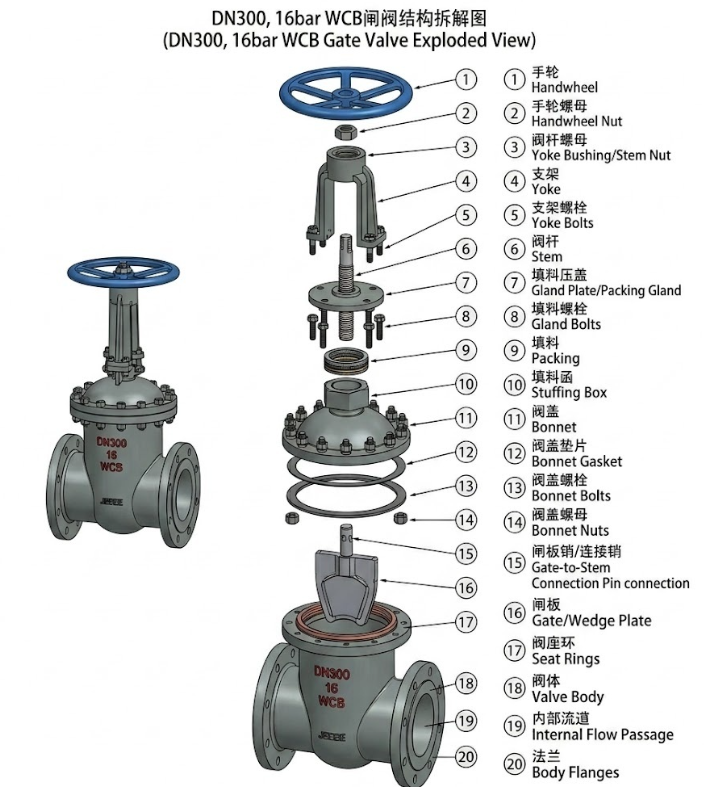

本文将根据图中所示的 DN300 16WCB 楔式闸阀爆炸图，为您详细拆解其内部结构和关键部件。WCB 代表铸钢（ASTM A216 WCB），DN300 和 16 分别代表公称通径和压力等级，表明这是一个用于中等通径和压力的大型阀门。

为了便于理解，我们将这20个零部件按功能划分为四大核心系统：

一、 驱动与支撑系统 (操作部分)

这部分位于阀门的最上方，主要负责接收操作人员的指令，并为力的传递提供稳固的支撑平台。

① 手轮 (Handwheel)： 阀门的外部操作接口。操作人员通过顺时针或逆时针旋转手轮来控制阀门的开启与关闭。

② 手轮螺母 (Handwheel Nut)： 将手轮牢固地固定在下方的阀杆螺母上，防止在旋转过程中脱落。

③ 阀杆螺母 (Yoke Bushing/Stem Nut)： 这是传动系统的核心零件。它的内侧带有螺纹，与阀杆相配合。当手轮带动它旋转时，它能将旋转运动转化为阀杆的上下直线运动。

④ 支架 (Yoke)： 像一座桥梁一样，稳固地支撑着上方的传动手轮组件，并为阀杆的升降提供空间。

⑤ 支架螺栓 (Yoke Bolts)： 将支架牢牢地固定在下方的阀盖之上。

二、 动密封与传动系统 (阀杆部分)

这部分是连接外部驱动和内部启闭件的桥梁，同时负责防止高压流体沿着运动的阀杆泄漏到外界。

⑥ 阀杆 (Stem)： 一根带有螺纹的精密长杆。它负责将顶部的动力向下传递给闸板，是阀门动作的“骨干”。

⑦ 填料压盖 (Gland Plate/Packing Gland)： 覆盖在填料上方的一个金属压板。

⑧ 填料螺栓 (Gland Bolts)： 用于均匀地向下拧紧填料压盖。

⑨ 填料 (Packing)： 通常由石墨或聚四氟乙烯（PTFE）制成的密封环。在填料压盖的挤压下，填料会发生形变，紧紧抱住阀杆，从而实现动密封，防止介质外泄。

⑩ 填料函 (Stuffing Box)： 阀盖上方用来容纳和固定填料的空腔结构。

三、 承压与静密封系统 (外壳部分)

这部分构成了阀门抵抗内部流体压力的主承压边界，确保流体只能在管道内流动。

⑪ 阀盖 (Bonnet)： 阀门上部的封闭壳体，它与阀体共同组成了一个完整的耐压容器，并为内部零件提供保护。

⑫ 阀盖垫片 (Bonnet Gasket)： 位于阀体与阀盖法兰面之间的一圈密封垫。它通过螺栓的预紧力被压紧，实现绝对的静密封，防止介质从两者接缝处渗漏。

⑬ 阀盖螺栓 (Bonnet Bolts) & ⑭ 阀盖螺母 (Bonnet Nuts)： 一组高强度的紧固件，负责将阀盖与阀体紧密、均匀地连接在一起。

⑱ 阀体 (Valve Body)： 阀门的主体外壳，也是体积最大、承重最多的部件，容纳了所有的核心流体通道。

⑳ 法兰 (Body Flanges)： 阀体两端的连接盘，用于通过螺栓将阀门稳固地安装到工业管道系统中。

四、 核心流控与截断系统 (启闭部分)

这是闸阀实现“全开”或“全关”功能的关键区域。

⑮ 闸板销/连接销 (Gate-to-Stem Connection Pin)： 一个关键的连接小件，负责将阀杆的底部与闸板的顶部铰接在一起，确保闸板能跟随阀杆升降。

⑯ 闸板 (Gate/Wedge Plate)： 阀门的启闭件。由于其切面呈楔形，因此被称为“楔式闸板”。当它下降时，能依靠楔形结构产生极大的切断力，彻底阻断水流。

⑰ 阀座环 (Seat Rings)： 镶嵌在阀体内部通道两侧的精密金属环。当阀门关闭时，闸板的两侧面会紧紧压在阀座环上，形成金属对金属的强制密封副。

⑲ 内部流道 (Internal Flow Passage)： 阀体内部供流体通过的通道。闸阀的流道通常是直通式的，因此在完全开启时，流体阻力极小。

工作原理总结： 当顺时针旋转手轮（①）时，阀杆螺母（③）驱动阀杆（⑥）向下运动，推动楔形闸板（⑯）深入流道（⑲），并紧密压合在两侧的阀座环（⑰）上，此时阀门关闭，流体被截断。反之，逆时针旋转手轮则阀杆带动闸板上升，流体通道完全让开，阀门开启。
