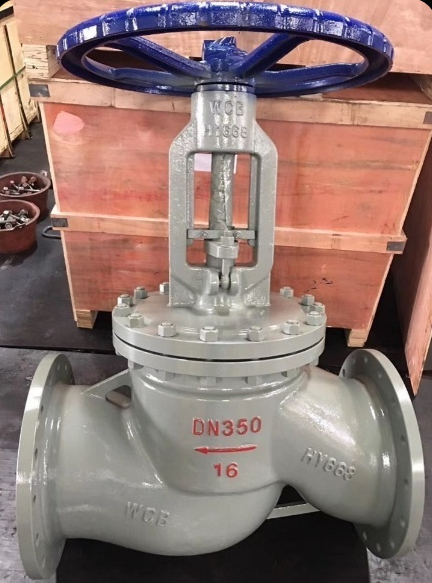

J41H-16C-DN350铸钢截止阀结构分析

截止阀是一种广泛应用于工业管道系统中的截断和调节流量的阀门。其结构设计直接影响阀门的启闭力矩、密封性能和使用寿命。

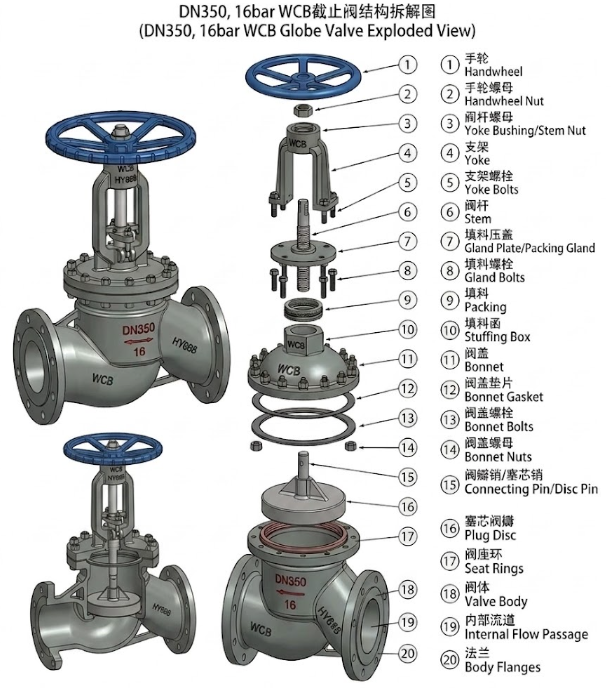

这是 DN350, 16bar WCB 截止阀结构拆解图 解析文章。为了更清晰地理解其工作原理，我们将这 20 个零部件按功能逻辑划分为四大核心系统进行详细拆解：

一、 驱动与支撑系统（操作部分）

这部分位于阀门的顶部，主要负责接收外部的操作指令，并为力的传递提供稳固的机械支撑。

① 手轮 (Handwheel)： 阀门的人机交互接口。操作人员通过旋转手轮来控制阀门的开启、调节与关闭。

② 手轮螺母 (Handwheel Nut)： 紧固件，用于将手轮牢固地锁定在下方的阀杆螺母上。

③ 阀杆螺母 (Yoke Bushing/Stem Nut)： 传动系统的核心转换零件。它被限制在支架顶部只能旋转不能上下移动，其内壁带有螺纹，与阀杆相配合。当手轮带动它旋转时，它能将旋转运动转化为阀杆的上下直线运动。

④ 支架 (Yoke)： 倒U型的坚固框架，支撑顶部的传动组件，并为阀杆的升降预留了足够的行程空间。

⑤ 支架螺栓 (Yoke Bolts)： 将支架底部牢牢固定在阀盖之上。

二、 传动与动密封系统（阀杆与填料部分）

这部分是连接外部驱动和内部启闭件的纽带，同时必须解决运动部件穿过承压壳体时的泄漏问题。

⑥ 阀杆 (Stem)： 带有精密螺纹的长杆。它将阀杆螺母的旋转力转化为向下的推力或向上的拉力，直接驱动底部的阀瓣动作。

⑦ 填料压盖 (Gland Plate/Packing Gland)： 覆盖在填料上方的一个法兰状金属压板。

⑧ 填料螺栓 (Gland Bolts)： 用于均匀向下紧固填料压盖，调节填料的压紧程度。

⑨ 填料 (Packing)： 多层密封环（如石墨材质）。在填料压盖的机械挤压下，填料会发生径向膨胀，紧紧抱住做直线运动的阀杆，从而形成可靠的动密封，防止介质沿阀杆外泄。

⑩ 填料函 (Stuffing Box)： 铸造在阀盖顶部，用来容纳填料的圆柱形空腔结构。

三、 承压与静密封系统（外壳边界）

这部分构成了阀门抵抗内部高压流体的主边界，确保介质被安全地封闭在管道系统内。

⑪ 阀盖 (Bonnet)： 阀门上部的封闭壳体。它不仅封闭了阀体上方，还承载了整个上部驱动机构的重量和反作用力。

⑫ 阀盖垫片 (Bonnet Gasket)： 位于阀体与阀盖法兰结合面之间的一圈密封垫。在螺栓的巨大预紧力下，它发生微小形变填补金属表面的缝隙，实现绝对的静密封。

⑬ 阀盖螺栓 (Bonnet Bolts) & ⑭ 阀盖螺母 (Bonnet Nuts)： 环绕一圈的高强度紧固件，负责将阀盖与阀体紧密拼接成一个完整的耐压容器。

⑱ 阀体 (Valve Body)： 阀门的主体外壳，是整个阀门的基础，容纳了内部复杂的流体通道。

⑳ 法兰 (Body Flanges)： 阀体两端的标准连接盘，用于通过螺栓将阀门对接安装到工艺管道上。

四、 截断与流控系统（核心启闭部分）

这是截止阀实现截断或节流功能的核心区域，其设计赋予了截止阀优异的密封和调节性能。

⑮ 阀瓣销/塞芯销 (Connecting Pin/Disc Pin)： 关键的连接件，将阀杆的底部与塞芯阀瓣的顶部铰接在一起，确保阀瓣随阀杆一同升降，同时允许阀瓣有微小的自适应调整余地。

⑯ 塞芯阀瓣 (Plug Disc)： 截止阀的关键启闭件。如图所示，它通常呈圆锥形或塞子形状。当它向下移动时，可以逐渐减小流道截面积（用于节流），直至完全压紧在阀座上（用于截断）。

⑰ 阀座环 (Seat Rings)： 镶嵌在阀体内部通道挡板上的精密金属环。当阀门关闭时，塞芯阀瓣的锥面与阀座环的内缘形成严密的线接触或窄面接触（金属对金属密封），提供高的密封比压，确保滴水不漏。

⑲ 内部流道 (Internal Flow Passage)： 截止阀的典型特征。流体进入阀体后，必须向上拐弯穿过阀座孔，然后再水平流出，形成一个“S”或“Z”字形的路径。这种设计虽然增加了流体阻力，但使得阀瓣能够像塞子一样垂直压在流道孔上，从而获得了佳的截断性能和流量调节能力。

总结： 操作人员旋转手轮（①），通过阀杆螺母（③）驱动阀杆（⑥）向下直线移动。阀杆推动塞芯阀瓣（⑯）深入阀体（⑱）内部的流道（⑲），终紧紧压合在阀座环（⑰）上，彻底阻断流体。得益于其特殊的流道设计和塞形阀瓣，这款 DN350 截止阀在高温高压的工业管线中，既能作为可靠的开关截断阀，也能胜任粗略的流量调节任务。
