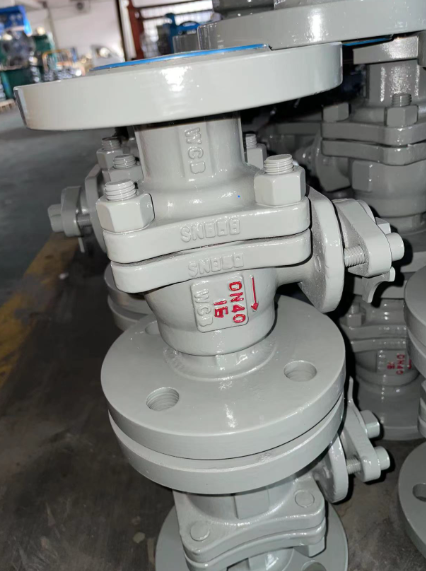

法兰球阀作为工业管路系统中应用广泛的阀门之一，凭借其流体阻力小、密封性好、启闭迅速等优点，在石油、化工、水处理等领域占据核心地位。本文将从专业角度对其核心结构进行深度拆解，帮助您全面了解这一关键流体控制元件。
|
一、 核心组件及其功能
法兰球阀的结构精密，主要由以下几个核心部分组成：
1、阀体 (Body)：
作用： 承压边界，容纳内部所有零件。
特点： 采用法兰连接方式，符合 GB、ANSI、DIN 等标准，确保与管道连接的稳定性和密封性。通常由碳钢、不锈钢或合金钢铸造/锻造而成。
2、球体 (Ball)
作用： 核心启闭件。
特点： 球体中心有一个圆形通孔（通道）。当球体旋转 $90^\circ$ 时，通道与管道轴线一致或垂直，从而实现介质的通断。
3、阀座 (Seat)
作用： 确保球体与阀体之间的密封。
特点： 常见的有软密封（PTFE、RPTFE）和硬密封（金属对金属）。软密封适用于低温常压，而硬密封则专为高温、高压及含颗粒介质设计。
4、阀杆 (Stem)
作用： 将外部驱动力（手柄、涡轮或执行器）传递给球体。
特点： 阀杆通常设计有防吹出结构（Anti-blowout），确保在阀腔异常升压时不会飞出。
5、填料与密封垫 (Packing & Gaskets)
作用： 防止介质从阀杆处泄露。
特点： 常采用柔性石墨或 V 型聚四氟乙烯，通过压盖施加预紧力实现动密封。
二、 关键结构设计解析
1、浮动球与固定球结构
浮动球结构： 球体不固定，在介质压力作用下，球体会产生一定的位移并压紧在下游端的阀座上，利用介质压力实现密封。
固定球结构： 球体由上下轴承固定，位置不随压力偏移。密封依靠阀座后的弹簧预紧力实现。这种设计启闭力矩更小，适用于高压和大口径工况。
2、全通径 vs. 标准通径
全通径 (Full Port)： 阀门通道直径与管道内径一致，流阻小，方便管道清扫。
标准通径 (Reduced Port)： 阀孔比管道内径小一档，重量轻、成本低，适用于对流阻要求不苛刻的系统。
3、防静电与防火结构
防静电： 在阀杆与球体、阀杆与阀体之间设置弹簧电刷，导除摩擦产生的静电，防止引发易燃易爆介质起火。
防火设计： 当发生火灾导致软密封阀座烧毁时，球体会依靠压力接触到阀体上的金属辅助密封唇，实现临时密封。
三、 工作原理与操作细节
法兰球阀的启闭过程非常直观：
开启过程： 顺时针（或逆时针，视设计而定）转动阀杆90度，当球体孔道与阀门进出口对正时，介质畅通无阻。此时流体阻力系数几乎等于同长度的管段。
关闭过程： 反向旋转 90度，球体实心面挡住流道。通过阀座的预紧力或流体压力挤压，形成可靠的密封比压，切断流体。
四、 总结
法兰球阀的结构美学在于其“化繁为简”。通过球体的旋转实现高的密封效率与流量控制。在选择法兰球阀时，不仅要考虑压力等级（PN16/40/64 等）和材质（WCB/CF8/CF8M），更应结合介质特性选择合适的密封形式与结构类型，以确保工况下的长效稳定运行。
技术提示： 维护时应重点检查阀座磨损情况及填料函是否有渗漏。对于自动化程度高的系统，建议配备气动或电动执行器以提升响应速度。
