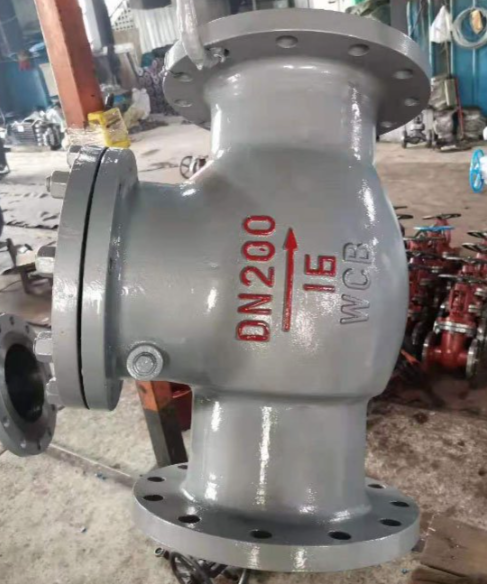

作为工业管路系统中防止介质倒流的“单向卫士”，旋启式止回阀（Swing Check Valve）以其流阻小、结构简单、自动启闭等特性，在石油、天然气、水处理及电力行业得到了广泛的应用。与升降式止回阀相比，旋启式结构在应对大口径、低压降需求的工况下具有显著优势。本文将从专业视角出发，对旋启式止回阀的核心结构、关键设计细节及其力学平衡原理进行深度拆解。
|
一、 核心组件的解构与功能
旋启式止回阀的设计精髓在于利用流体自身的能量实现“无源控制”。其主要组成部分包括：
1. 阀体 (Body)
流线型流道： 阀体内部通常采用全通径（Full Bore）设计，通道呈平滑流线型。这种设计能够最大程度降低介质通过时的紊流，减少压力损失
倾斜阀座 (Inclined Seat)： 阀座密封面通常与垂直中心线成 3度-5度的倾斜角。这一微小设计能缩短阀瓣关闭时的行程，并依靠重力辅助密封，降低水锤冲击。
2. 阀瓣 (Disc) 与 摇杆 (Hinge)
运动轨迹： 阀瓣通过摇杆连接在销轴上，绕轴线做旋转运动。
万向连接设计： 高性能旋启式止回阀的阀瓣与摇杆之间通常采用“球面连接”或“微间隙连接”，允许阀瓣在关闭瞬间进行细微的位移补偿，确保与阀座严丝合缝。
3. 销轴 (Hinge Pin)
承力核心： 销轴承载着阀瓣的全部重量以及流体的冲击力。其材质通常要求比阀瓣更高，以防止长期开启状态下的蠕变变形。
二、 关键结构设计的技术演进
1. 内置销轴 vs 外置销轴
内置式 (Internal Hinge)： 销轴完全封闭在阀体内部。其优势在于零外泄点，无需填料密封。
外置式 (External Hinge)： 销轴穿过阀体伸向外部，通常配有重锤（Counterweight）或阻尼器。外置式方便观察阀瓣位置，并可通过调整重锤载荷来控制启闭灵敏度。
2. 密封副的材料科学
软密封： 在阀瓣上嵌有 NBR、EPDM 或 PTFE，常用于常温常压的水、气介质。
硬密封： 阀座与阀瓣表面堆焊司太立（Stellite）硬质合金。这种结构耐冲蚀、耐高温，是极端工业工况（如高压蒸汽、原油）的标准配置。
三、 工作原理与流体动力学解析
旋启式止回阀的启闭受力遵循流体力学中的动量定理：
正向流开启： 当流体从进口端进入，动压（Dynamic Pressure）作用于阀瓣，产生的开启力矩大于阀瓣自重产生的关闭力矩时，阀瓣被推开。
动态平衡： 在全开状态下，阀瓣应处于流道的上方，避免在流体中产生高频震荡（Fluttering）。如果流速不足，阀瓣可能处于半开半闭状态，导致摇杆与销轴的严重磨损。
反向流关闭： 一旦流速降至零或介质开始倒流，阀瓣在重力和回流介质的推力作用下迅速复位。
四、 结构局限性与应对策略：水锤效应
旋启式止回阀在大口径、高压差工况下最常见的技术挑战是“撞击关闭”。当泵突然停止时，巨大的回流压差会导致阀瓣剧烈撞击阀座，产生水锤（Water Hammer）。
优化方案：
倾斜圆盘设计： 缩短关闭行程，实现在介质倒流速度达到峰值前提前关闭。
缓闭装置： 在外置销轴上增加液压缓冲缸，使阀瓣在最后 $10\%$ 的行程中缓慢着座。
多阀瓣结构： 将一个大阀瓣分解为多个并联的小阀瓣，减小单个阀瓣的转动惯量。
五、 选型建议
安装方向： 旋启式止回阀优先建议水平安装。若需垂直安装，介质流向必须自下而上，利用重力辅助复位。
最小流速： 选型时需计算“全开流速”。如果系统常时流速低于全开流速，阀瓣将无法完全推开，导致密封面受损。
检修便利性： 优先选择带阀盖（Bonnet）的结构，以便在不拆卸管线的情况下更换阀瓣和摇杆。
总结：旋启式止回阀的结构看似简单，但在实际应用中对材料、几何公差和流体动力学设计有着很高要求。深入理解其结构背后的力学逻辑，不仅有助于提升管路系统的安全性，更能为企业的设备长效运行提供技术保障。
