旋启式止回阀（Swing Check Valve）与升降式止回阀（Lift Check Valve）是工业管路中常用的两种止回阀。虽然它们的功能都是防止介质倒流，但由于内部结构与运动方式的本质差异，其应用场景和性能表现截然不同。
一、 核心结构与工作原理

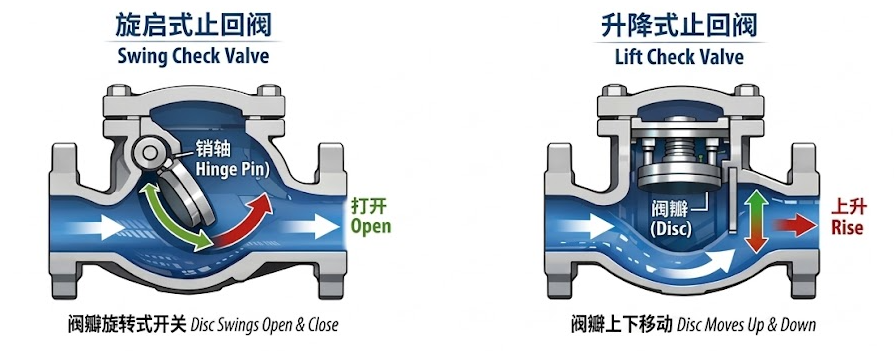

1. 旋启式止回阀：像“推门”一样旋转
旋启式止回阀拥有一个内置的销轴，阀瓣（Disc）围绕销轴作旋转运动。
动作逻辑： 当介质向前流动时，压力将阀瓣“推开”并向上旋转；当压力消失或介质回流时，阀瓣依靠自重和背压旋转回座。
流体阻力： 由于阀瓣在全开时几乎完全偏离流道，流体几乎呈直线通过，因此流阻系数小。
|
2. 升降式止回阀：像“电梯”一样平移
升降式止回阀的阀体形状与截止阀（Globe Valve）相似。阀瓣沿着阀座中心线作垂直升降运动。
动作逻辑： 依靠流体压力将阀瓣从阀座上“顶起”。为了保证导向精确，阀瓣通常带有导向杆，并在阀盖的导向孔内滑动。
流体阻力： 流体进入阀体后需经过一次“S”型弯转，这导致了较高的压力降。
|
二、 关键性能对比
特性维度 | 旋启式止回阀 (Swing) | 升降式止回阀 (Lift) |

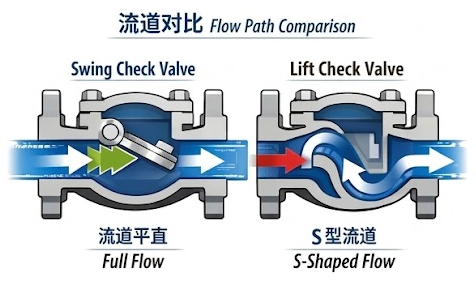

流道设计 | 全通径，流道平直 | 缩径或S型弯流道 |
压力损失 | 很低，适合大流量系统 | 较高，存在明显压降 |
安装位置 | 水平或垂直（垂直时流向须自下而上） | 仅限水平管路（除非带弹簧辅助） |
启闭速度 | 较慢，易产生水锤 | 较快，行程短 |
密封性 | 密封面易受冲蚀 | 密封面受力均匀，密封效果更佳 |
适用口径 | 适用于大中口径（DN50及以上） | 适用于小口径（常用于DN50以下） |
三、 深度应用分析
1. 为什么大口径选“旋启式止回阀”？
在大流量、低流阻要求的长输管线中，选择旋启式止回阀。它不仅节能，而且结构简单，维修时只需打开阀盖即可检修阀瓣。但要注意，在压力波动剧烈的系统中，旋启式止回阀阀瓣在关闭瞬间可能产生巨大的水锤效应。
2. 为什么高压小口径选“升降式止回阀”？
升降式止回阀的阀瓣行程极短，这意味着它能更迅速地响应倒流。由于其结构与截止阀通用，其耐压等级往往更高，密封性也更可靠。常见于高压锅炉给水或仪表管路中。
3. 安装的“死穴”
升降式止回阀： 若无弹簧复位，严禁垂直安装，否则阀瓣无法靠自重复位。
旋启式止回阀： 垂直安装时，必须确保流体由下向上流动，利用重力辅助关闭。
四、 选型建议
在实际工况中，建议遵循以下逻辑：
管径 > DN50 且要求流阻小： 优先选择旋启式。
管径 < DN50 且要求高密封： 优先选择升降式。
频繁启闭或存在脉动流： 建议选择带弹簧辅助的升降式或消声止回阀，以防止阀瓣高频打金（即阀瓣不断撞击阀座）。
含有颗粒的介质： 旋启式优于升降式，因为升降式的导向机构极易被杂质卡涩。
总结： 旋启式重“通畅”，升降式重“精密”。了解这两者的结构边界，是确保管路系统长周期稳定运行的关键。
