产品名称：
|

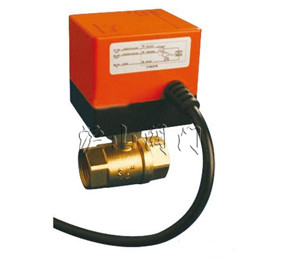

Q911F-16T电动二通球阀
|
产品型号：
|
Q911F-16T
|
|
驱动方式：
|
电动
|
连接形式：
|
螺纹
|
|
结构形式：
|
二通
|
密封材料：
|
橡胶
|
|
压力范围：
|
1.6MPa
|
公称通径：
|
DN15-DN25
|
|
常用材质：
|
铸钢，不锈钢
|
技术咨询：
|
021-31007323
|
一、Q911F-16T电动二通球阀简介：
Q911F-16T电动二通球阀是由阀体和电动执行器两部分组成。具有结构简单，工作可靠，流体通过能力强及节能等优点。可广泛应用于采暖、中央空调、太阳能热水系统、水处理系统的冷热水通断控制；也可以用于低压水蒸汽的通断控制。其中配B型号电动执行器的电动二通球阀，实现一条线控制，能与所有的温控开关配套使用，还可以进行多阀并联运行，是一款性价比很高的产品。
二、Q911F-16T电动二通球阀技术参数：
控制特性：电机驱动复位
驱动电源：230V AC±10%，50-60Hz；
功率消耗：4W（仅当阀门开启，关闭时）；
电机类别：双向同步电机；
动用时间：15S（开~关）；
公称压力：1.6Mpa；
泄 露 量：零泄露；
连接方式：管螺纹G（也可按用户需求定制）；
适用介质：冷冻水或热水；
介质温度：1~130℃；
环境温度：0~60℃；
超大关闭力：大可达到8MPa；
口径：DN15-DN25；
三、Q911F-16T电动二通球阀技术参数：
1．内置高品质微动开关，阀门启闭过程完成后电机不通电，因而寿命长、节能，并且特别安全。
2．外壳为高强度阻燃工程塑料，经久耐用。
3．采用优质四氟密封圈，及两端加装特殊弹性结构，确保密封稳定可靠且密封寿命大大延长。
4．B型电动二通阀驱动器内置控制电路板，一条线控制，可配三速开关，可实现多阀并联，节省温控器。（四管制专用）
四、Q911F-16T电动二通球阀安装调试要求：
1、安装前请仔细阅读说明书，必须由专业技术人员进行安装，并严格按照接线图接线。
2、电动二通阀无介质流向规定；
3、电动执行器可任意角度安装，但必须在阀体的水平上方。
4、安装时绝不能对电动执行器施力，否则会损坏电动执行器。
5、卸下阀体安装时绝对不能对阀杆施力，否则阀杆变形导致故障。
6、普通接线型电动球阀不能配三速开关，只配机械或者电子式温控器；配B型电动执行器的球阀，各种温控器均可。
7、调试时必须观察电动执行器是否能可靠启动或停止，若球连续不停转动，必须调换电动执行器，否则密封寿命会变短。
8、不得将驱动器包在保温层内。
电动二通球阀接线原理图
