产品名称： |
VG4303电动二通阀 |
产品型号： |
VG4303 |
|
驱动方式： |
电动 |
连接形式： |
螺纹 |
|
结构形式： |
二通 |
密封材料： |
丁腈橡胶(NBR) |
|
工作电压： |
220V |
公称通径： |
DN15、DN20 |
|
常用材质： |
锻造黄铜 |
技术咨询： |
021-31007323 |
一、电动二通阀产品概述：
VG4303电动二通阀系列电动阀用于控制中央空调系统、采暖系统管道的开启或关闭，达到控制室温之目的。控制阀由单向磁滞同步马达驱动，弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开阀信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电,复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控器设定的温度范围内。
VG4303电动二通阀可选配带辅助开关，应用于其他设备的控制；并可选用不同的接管形式、适用电压，以满足不同需要。
VG4303电动二通阀，操作灵活，可靠耐用，工作噪音低，并能抵受在隐蔽式风机盘管装置内常出现在高温高湿环境。
二、电动二通阀材质说明：
阀体材料：锻造黄铜
阀杆材料：黄铜
密封材料：丁腈橡胶(NBR)
驱动器底盘：不锈钢
驱动器盖：铝合金
三、产品规格及主要数据：
|
产品型号 |
名称 |
Kv值 |
配置 |
配置 |
|
V4043A1671B |
风机盘管阀/两通 |
6.8 |
3/4"BSPT/220V/50Hz |
54KPa |
|
V4043C1222B |
风机盘管阀/两通/电缆 |
3.0 |
1/2"喇叭管/220V/50HZ |
136KPa |
|
V4043C1347B |
风机盘阀/两通 |
3.0 |
1/2"BSPT/220V/50Hz |
136KPa |
|
V40431354B |
风机盘阀/两通 |
3.0 |
1/2"BSPT/220V/50Hz |
136KPa |
|
V4043C1362B |
风机盘阀/两通 |
6.8 |
3/4"BSPT/220V/50Hz |
54KPa |
|
V4043C1370B |
风机盘阀/两通 |
6.0 |
1/2"BSPT/220V/50Hz |
136KPa |
|
V4043A1704B |
风机盘阀/三通 |
6.0 |
3/4"BSPT/220V/50Hz |
68KPa |
|
V40431668B |
风机盘阀/三通 |
6.0 |
1/2"BSPT/220V/50Hz |
68KPa |
|
V4043C1742B |
风机盘阀/三通 |
6.0 |
1/2"BSPT/220V/50Hz |
136KPa |
安装须知

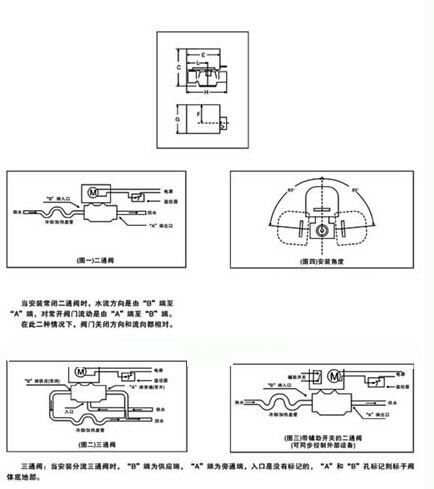

1、常闭二通阀和分流三通阀的安装如图一、图二及图三所示。
对于高层建筑物，应在底层支管上采用减压阀。
2、马达罩壳应防止滴水渗入。当阀装于水平管道，安装位置与垂直平面夹角不应超过85℃(见图四)。
3、当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。
4、手动操作杆：当把手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开状态。每当电流首次通过电动阀时，手动杆会再设定至自动位置。
