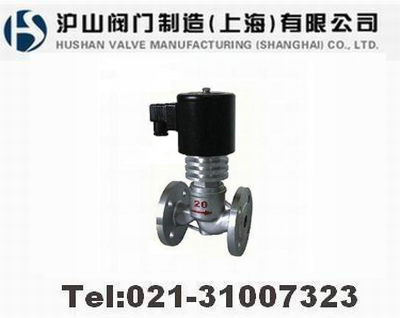

ZCG高温电磁阀



产品名称：	ZCG高温电磁阀	产品型号：	ZCG
驱动方式：	先导式	连接形式：	法兰
压力范围：	1.6MPa	公称通径：	DN20-DN65
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323



ZCG型高温电磁阀、蒸汽电磁阀

用途

 该电磁阀系电力操纵的常闭型先导式高温电磁阀，适用于蒸汽管路中的自控制系统中。

产品特点

耐高温：密封材料采用耐高温材料，线圈部分采用耐高温电工材料，外围增设散热机构

耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，防腐性能好。

耐磨损：选材合理，阀塞与阀间巧妙地利用流体润滑作用，减少磨损。

主要技术参数

公称通径	20	25	32	40	50	65
公称压力（Mpa）	1.6
工作压差（Mpa）	0.04~1.6
工作介质	蒸汽、油（高温气体、液体）
介质温度（℃）	-40~350
环境温度（℃）	-40~60
环境温度（℃）	95±3%
额定电压（V）	Ac220
功率（VA）	45
绝缘等级	H级
工作频率	连续
额定流量系数（KV）	5.4	9	15	18	28	40
泄露量（ml/min）	1.5		3.0	30	45	60

安装尺寸

DN	L	H	D	D1	D2	b	f	n-d
10	115	148	90	60	41	14	2	4-φ14
15	115	148	95	65	46	14	2	4-φ14
20	115	148	105	75	56	16	2	4-φ14
25	125	148	115	85	65	16	3	4-φ14
32	150	182	140	100	76	18	3	4-φ18
40	160	182	150	110	84	18	3	4-φ18
50	190	192	160	125	99	20	3	4-φ18
