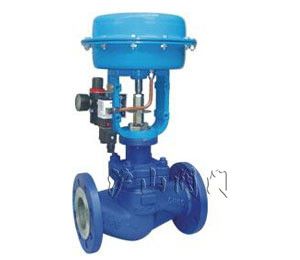

| 产品名称： | 波纹管气动切断阀 | 产品型号： | WJ641H |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 结构形式： | 直通式 | 密封材料： | 聚四氟乙烯 |
| 压力范围： | 2.5-4.0MPa | 公称通径： | DN15-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、WJ641H波纹管气动切断阀--概述:
WJ641H波纹管气动切断阀是一种气动切断式的截止阀，常开型的气动波纹管切断阀，在工作状态电磁阀通电打开气源阀门开启，即断电. 电磁阀 自动排气阀门自动关闭，与远距离的控制台（微机）配套使用，利用气源控制阀门的开启和关闭。
双重的蜜蜂设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄露，保证阀杆的零泄露，提供无需维修条件。
当事故发生时，阀门线圈瞬时断电，触发二位三通电磁阀快速排气并进入自锁状态。此时，即使撤区电源. 气源。阀门仍处于关闭状态不会重新自动打开。
当工作人员处理事故时，必须是无气源压力，无电源的状态下进行维修，事故处理完后，人工重新开启阀门，才会恢复供气，即通电通气。
阀门采用先导式阀瓣，开启轻松灵活，即使压力达到1.6MPa开启也 十分轻松，当执行器给压时，先导阀开启。当执行器卸压时本阀自动关闭，本阀采用止回阀原理，只能单向截断，安装时必须注意阀门流向道标志（本阀流道方向高进低出）
二、WJ641H波纹管气动切断阀--性能规范表
公称压力 1.6 MPa
试验压力 强度试验 2.4
上密封试验 1.76
密封试验 1.76
气密封试验 0.6
高工作温度 -29~+300 ℃
适用介质 ： 水 ，蒸汽 ，热油等
三、WJ641H波纹管气动切断阀--技术数据表
驱动方式 隔膜式执行器
电气动 气开式 单作用
关闭时间 少于1秒 ≤1S
执行器工作压力 ≥0.5 MPa
流量 0-12 M/h
工作压力 0.1-1.6 MPa
电磁阀电压 电流 直流:DC24V4-20mA 交流:AC220V
电磁阀防爆等级 EexmllT4/EexllT5
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
